Yol atama tabloları ile gelen çağrıda çevrilen numaralara göre analiz yapılıp yönlenecek port seçilir ve yönlenilen porttan gönderilecek aranan numara (called party) bilgisi düzenlenebilir. Yeni kullanıcılar için aşağıdaki örnekte SS7 arayüzünden gelen çağrının called pty number (aranan numara) bilgisi değiştirilmeden PRI ISDN NT arayüzüne yönlenmesi için yapılacak adımlar gösterilmektedir.

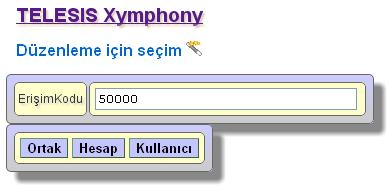

- Anasayfa da Kullanıcılar dan SS7 E1 arayüzünü seçin yada Kullanıcılar/Bul tıklayarak SS7 E1 arayüzünün port erişim kodunu yazıp Ortak butonuna basın. Örneğin E1 0 SS7 için kullanılıyorsa 50000 yazın

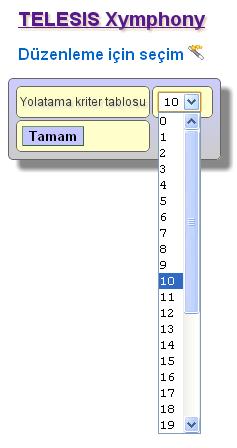

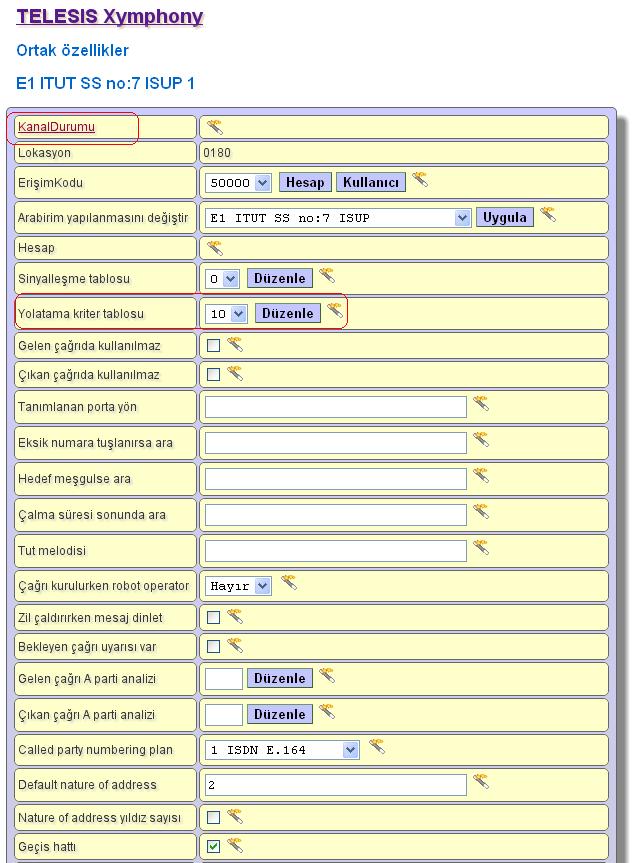

- Yol atama kriter tablosu 10 seçin ve Tamam butonuna basın

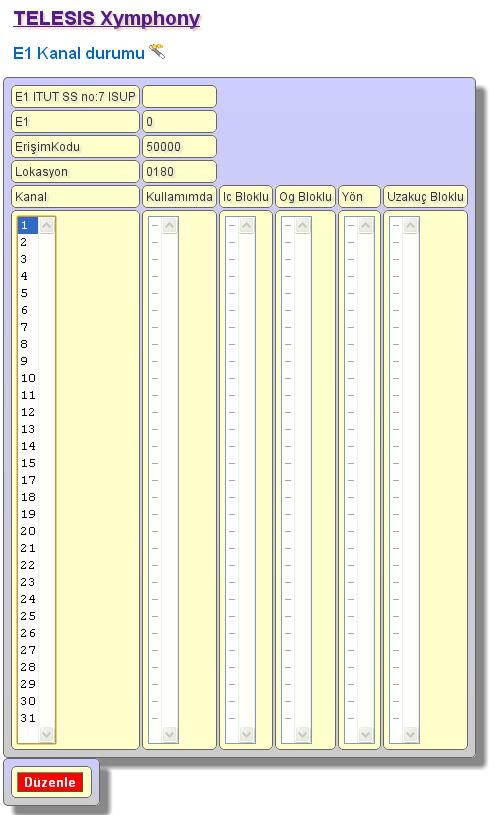

- Tekrar Ortak özellikler sayfasına gelip Kanal durumu'nu tıklayarak E1 0 arayüzünün 1 den 31'e kadar olan kanallarından birini seçip düzenle butonuna basın

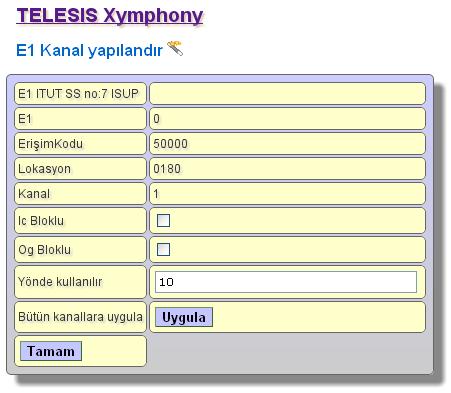

- Yönde kullanılar metin kutusuna bir yön numarası verin (örneğin 10) ve Bütün kanallara uygula butonuna basın.
NELER YAPILDI: E1 0 arayüzünde Yol atama krtiter tablosu 10 kullanıldı ve 1-31 kanallarına yön 10 verildi.
Benzer işlemleri E1 1 arayüzü içinde yapın. E1 1 arayüzünde ISDN PRI bağlantısı olsun.

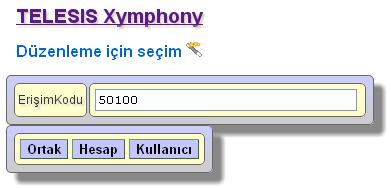

- Ana sayfa Kullanıcılar/Bul tıklandığında açılan sayfaya 50100 yazın

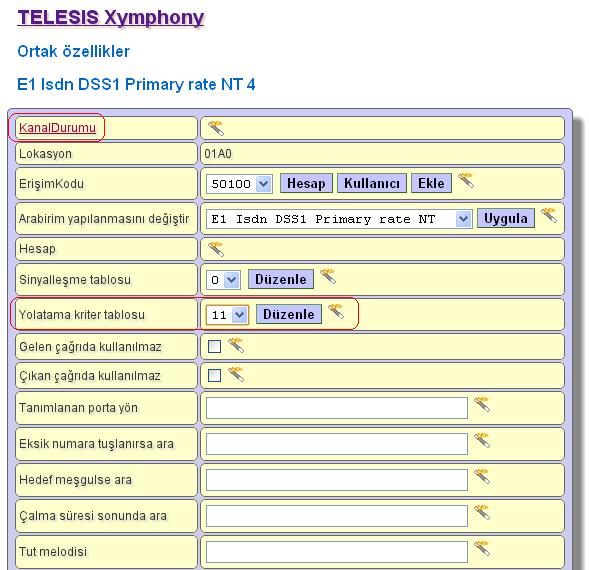

- Ortak özellikler sayfasında Yol atama kriter tablosu 11'i seçin ve Tamam butonuna basın

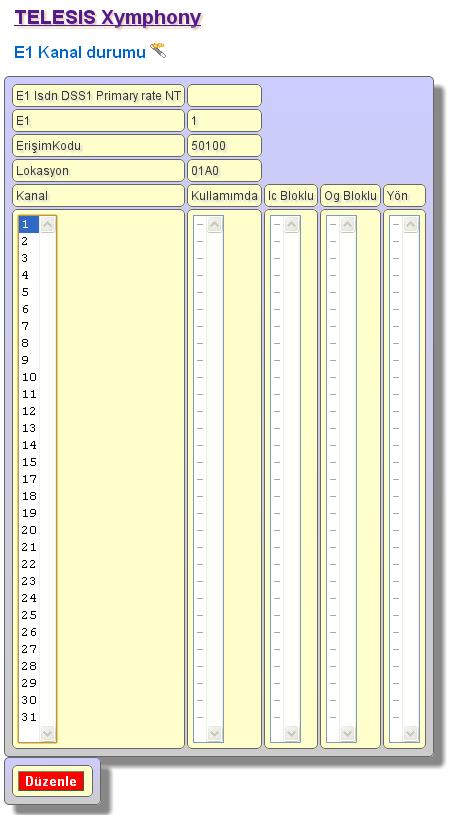

- Tekrar Ortak özellikler sayfasına gelip Kanal durumu'nu tıklayarak E1 1 arayüzünün 1 den 31'e kadar olan kanallarından birini seçip düzenle butonuna basın

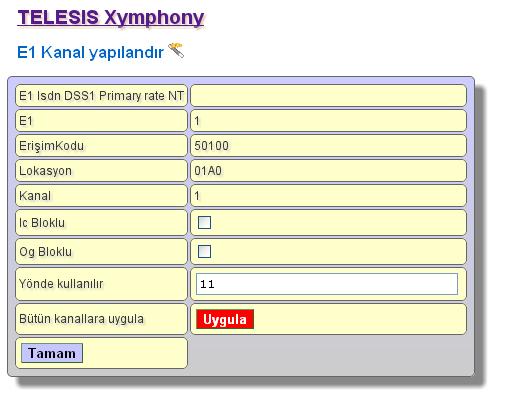

- Yönde kullanılar metin kutusuna bir yön numarası verin (örneğin 11) ve Bütün kanallara uygula butonuna basın.
NELER YAPILDI: E1 1 arayüzünde Yol atama krtiter tablosu 11 kullanıldı ve 1-31 kanallarına yön 11 verildi.
Bir sonraki adımda Yol atama kriter tablosu 10 ve 11'i düzenleyelim
- Ana sayfada Yolatama/Tablo'yu tıklayın
- Yol atama tablo 10'u seçin ve Tamam butonuna basın

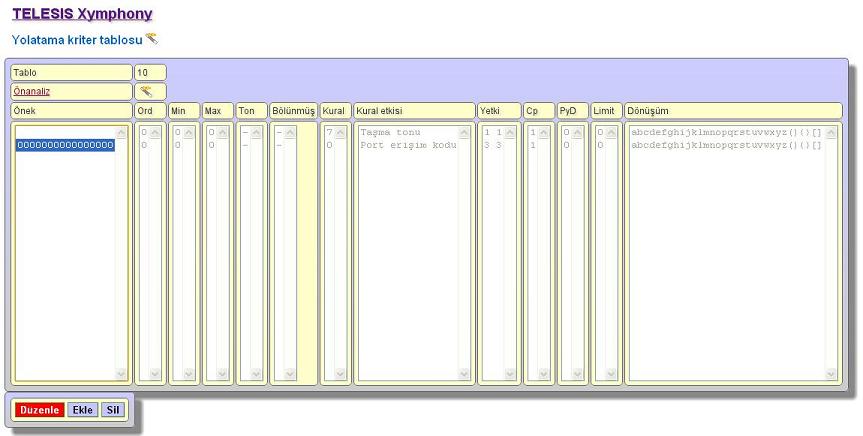

- Yolatama tablo 10 'da Ekle butonuna basarak bir önek ekleyin
- Eklenen 00000000... önek'ini seçip Düzenle butonuna basın
- Sırasıyla önce Kural numarası metin kutusunun yanında yer alan Boş butonunu tıklayın, açılan yeni sayfada Önek alanına 0 yazın, min 3, max 31 seçin, Gerekli yetki-Gündüz, Gerekli yetki-gece kısıtlaması liste kutularından 1 seçin, Kural etkisi liste kutusundan 11 (Yön 11) seçin ve Kullandığında adress complete onay kutusunu işaretleyin.
- Tamam butonuna basın

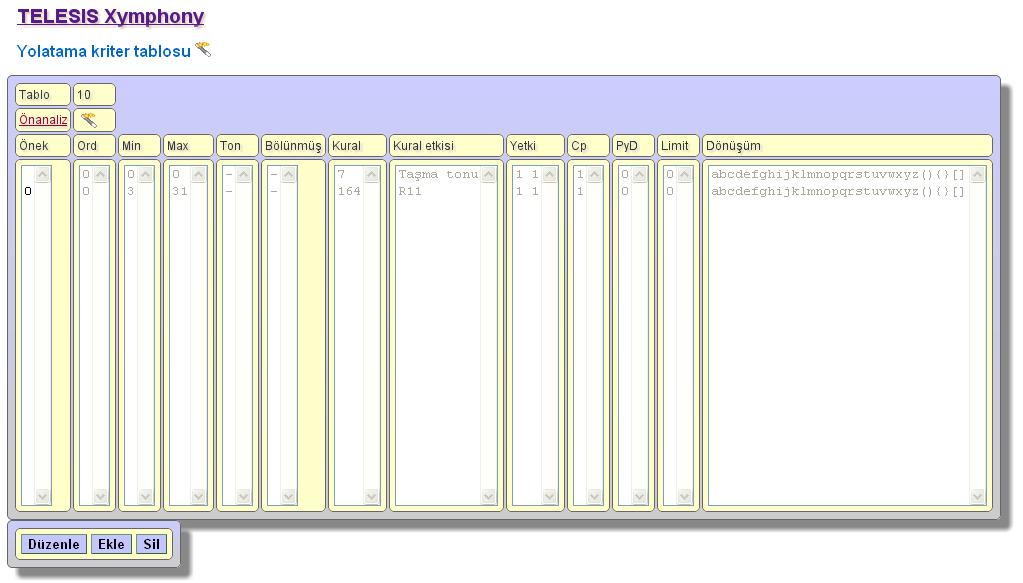

- Yol atama kriter tablosu yeni eklenen önek ile görüntülenir.
- Tekrar Ekle butonuna basın ve yeni eklenen 0000.. önek'in seçip Düzenle butonuna basın

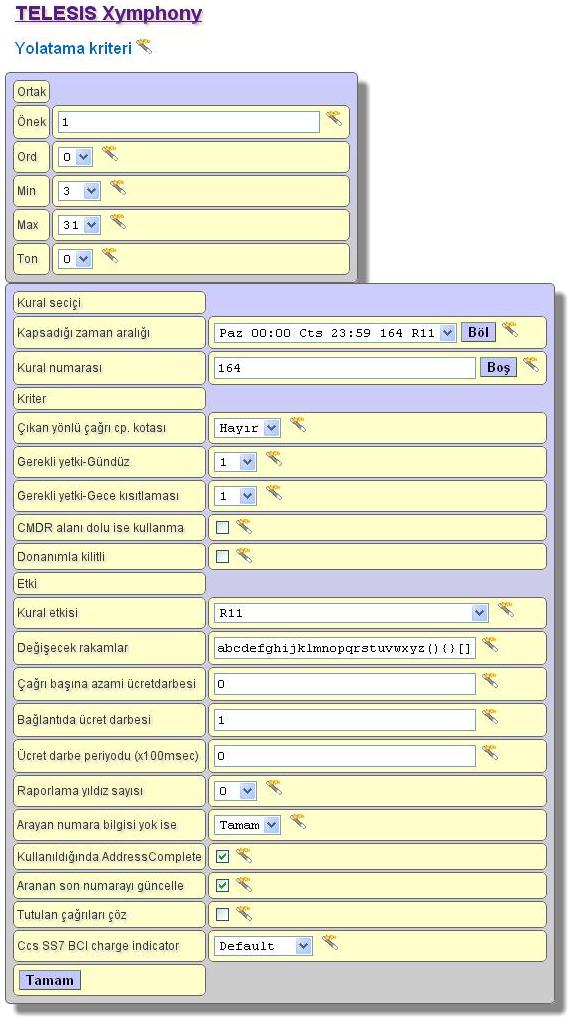

- Sırasıyla önce Kural numarası metin kutusuna 164 (önek 0 da kullanılan kural numarası) yazın ve Tamam butonuna basın, açılan yeni sayfada Önek alanına 1 yazın, min 3, max 31 seçin ve Tamam butonuna basın
- Aynı işlemleri uygulayarak 2,3,4,5,6,7,8,9 önek leri içinde yapın

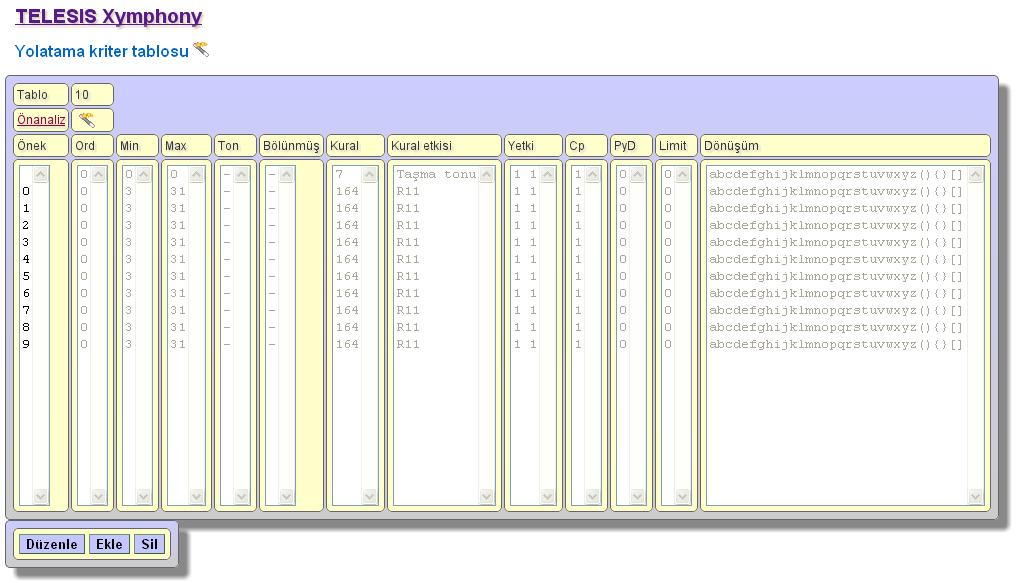

- Son olarak Yol atama kriter tablosu 10 aşağıdaki gibi görülmelidir.
NELER YAPILDI : Yol atama kriter tablosuna 0-9 arasında önek eklendi ve gelen çağrıda aranan numara 0-9 ile başlıyorsa min 3, max 31 digitten sonra yön 11'e (PRI ISDN E1 arayüzünün yönü) yönlenmesi sağlandı
- Yolatama kriter tablosu 11 'e de 0-9 arasında önek eklemek gerekir bunun için ana sayfada yolatama/Kopyala tıklanır

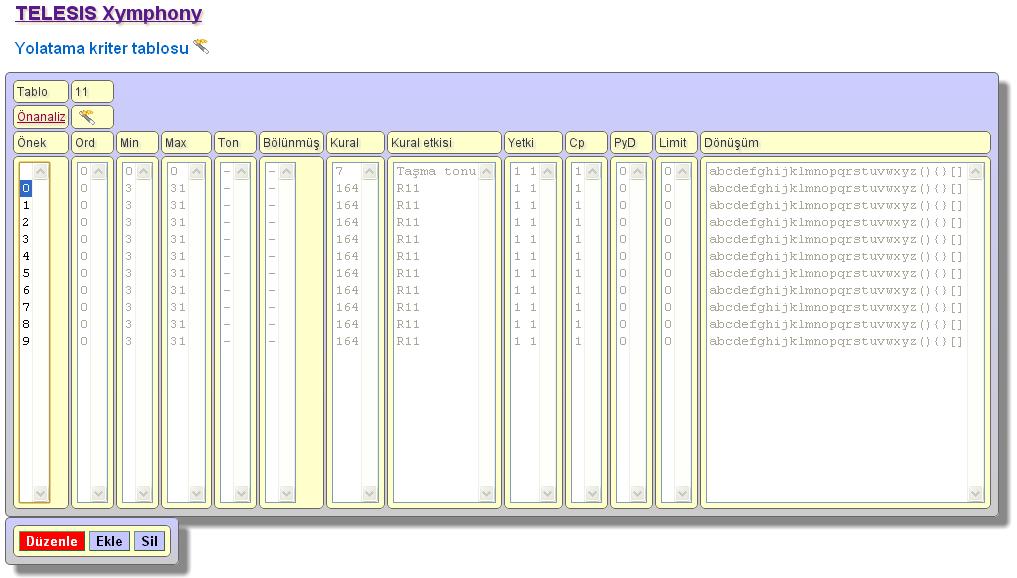

- Kaynak 10, hedef 11 seçilerek Tamam butonuna basılır. Bu işlem sayesinde tablo 10, tablo 11'e kopyalanır.
- Ana sayfada Yolatama/Tablo tıklanarak tablo 11 seçilir ve Tamam butonuna basılır.
- Önek 0 seçilip Düzenle butonuna basın

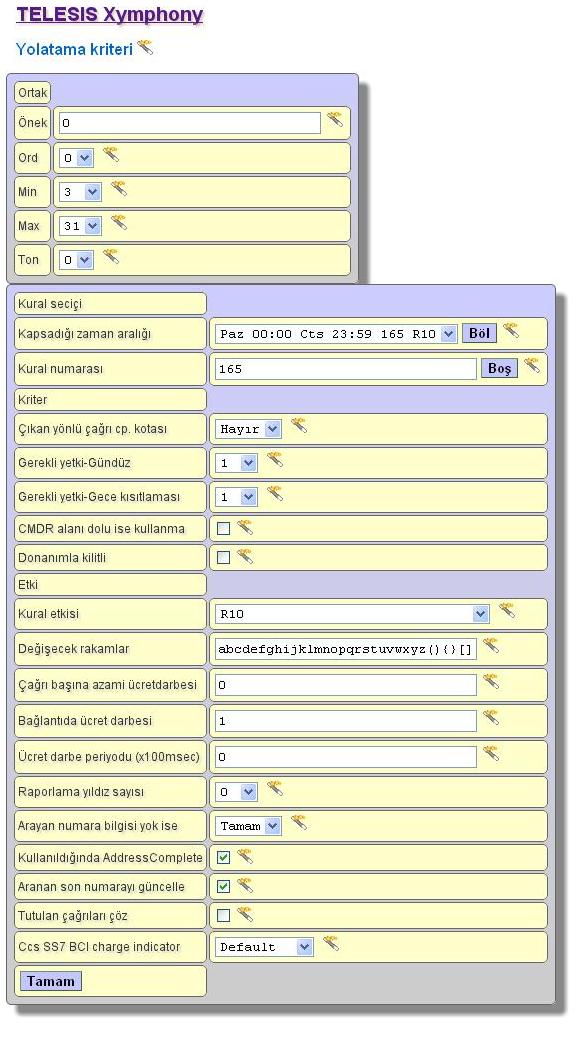

- Kural numarası metin kutusunun yanındaki Boş butonuna basarak yeni bir kural numarası verin, Gerekli yetki-Gündüz, Gerekli yetki-gece sınırlaması liste kutularından 1 seçin, Kural etkisi R10 seçin ve Kullanıldığında Adress complete onay kutusunu işaretleyin.

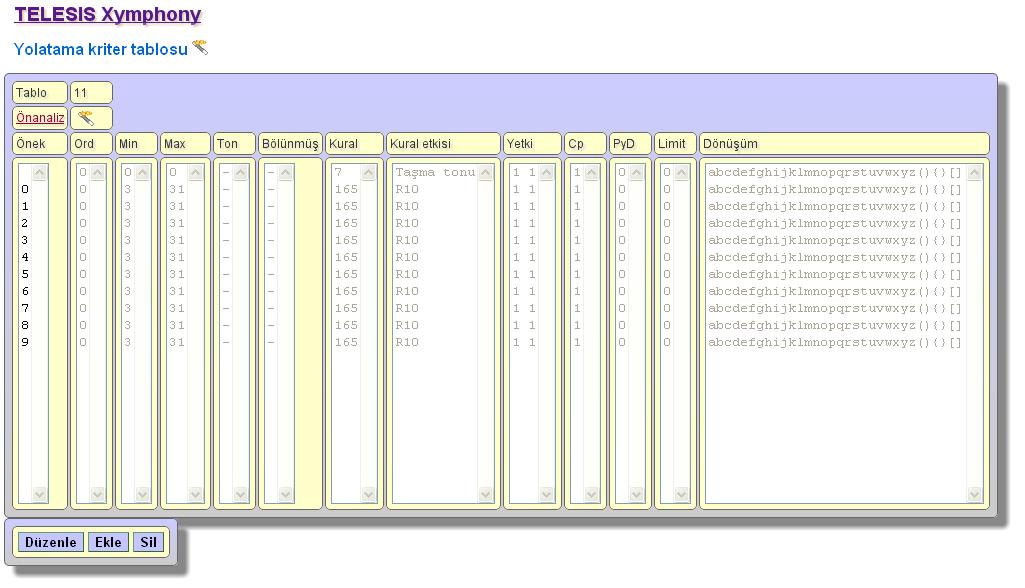

- Son olarak aynı kural numarasını (örneğin 165) tüm önek'lere verin. İşlem tamamlandığında Yol atama kriter tablosu 11 aşağıdaki gibi görülmelidir.
NELER YAPILDI : Yol atama kriter tablosuna 0-9 arasında önek eklendi ve gelen çağrıda aranan numara 0-9 ile başlıyorsa min 3, max 31 digitten sonra yön 10'a (SS7 E1 arayüzünün yönü) yönlenmesi sağlandı
Programlamanın özeti olarak;
- E1-00, SS7 sinyalleşiyor ve port erişim kodu 50000,
- Yol atama tablosu 10 kullanıldı
- Tüm ses kanallarına (kanal 1-31) yön 10 verildi
- E1-01, ISDN DSS1 Primary rate NT sinyalleşiyor ve port erişim kodu 50100
- Yol atama tablo 11 kullanıldı
- Tüm ses kanallarına (kanal 1-31) yön 11 verildi
- Yolatama tablo 10 da tüm digitler yön 11' yönleniyor
- Yolatama tablo 11 de tüm digitler yön 10'a yönleniyor
Bu programlamanın sonucunda:
- E1 0 dan Gelen çağrılar (min 3, max 31 digit) E1 1 e yönleniyor.
- E1 1 den Gelen çağrılar (min 3, max 31 digit) E1 0 a yönleniyor.
İPUCU
Gelen çağrıda aranan numaranın digit sayısı belli ise örneğin aranan numara toplam 8 digit olacak ise Yol atama tablosunda min ve max alanına 8 girilmelidir. Diğer durumda sistem minimum digit sayısını alınca max digit sayısının dolması için bir müddet bekler ve eğer başka digit gelmezse işlemi yapar bu da işlemin yapılmasında biraz gecikmeye yol açar.
Yukarıdaki örnekte kural 164 ve 165 kullanıldı, bu kurallarda yapılan değişiklik tüm yol atama tablolarında aynı kural numarasını kullanan kuralların etkisini değiştirir bu sebeple yol atama kriter tablosunda yeni bir kural eklenecekse Kural numarası Boş butonuna basılmalı ve yeni bir Kural etkisi ona göre seçilmelidir.
