Topraklama

Cihazınızın uzun ömürlü olması, yaşam ve sağlığa tehlike oluşturmayacak çalışma şartlarının sağlanması için düzgün bir topraklama yapılması şarttır.

Stillink 3200 üzerinde koruyucu topraklama terminali bulunmaktadır. Sistem, korumalı özel bir topraklama terminali ile topraklanmalıdır.

Stillink 3200'e bağımsız toprak hattı çekilmelidir.
Toprak ve nötr terminalleri arasındaki direnç 0.5 Ω'u geçmemelidir,
Sisteme bağlanacak her türlü harici ekipman sisteminiz ile aynı toprağı kullanmalıdır.

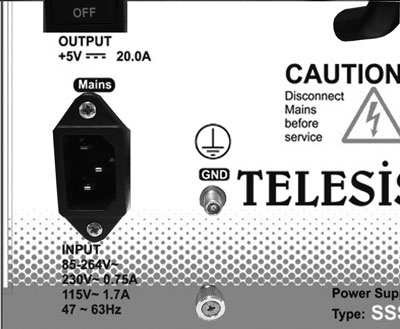

Koruyucu ve önleyici toprak terminali bağlantısı

Koruyucu ve önleyici toprak terminali SSS güç modülünün önünde yer almaktadır.

Topraklama yapılmadan önce:

Şebeke beslemenin (220 V) takılı olmaması gereklidir. .
Eğer 19 inch raka monte edilmişse, rakın toprak bağlantısının yapıldığını kontrol edin.

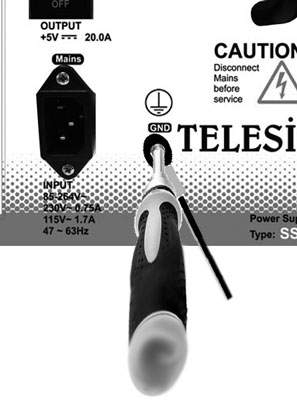

Toprak bağlantısını SSS güç ünitesi'ne bağlayın, toprak resistans değerinin 0.5 ohm dan yüksek olmadığından emin olun.

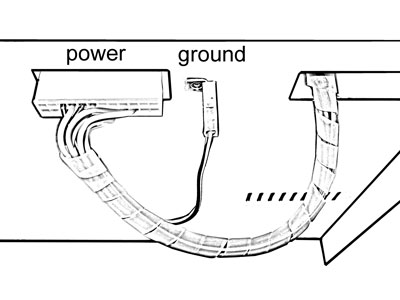

SSS Güç ünitesi toprak ve güç bağlantısı

Bağlantıyı yapmadan önce, Şebeke beslemenin (220 V) takılı olmaması gereklidir.

Toprak ve güç bağlantısını kabinetin arkasında yer alan boşluktan geçirin.

Stillink 3200 kabinetinin arkasında yer alan toprak ve güç bağlantı konnektörüne bağlayın.

Güç özellikleri

Giriş ve Çıkış güç özellikleri:

Giriş:

Çıkış:

Devreye alma

SSS modülüne şebeke beslemesini (85 - 264 VAC) bağlamadan önce;

SSS modulu üzerinde yer alan +5 VDC anahtarı OFF (0) konumda olmalıdır.
Koruyucu ve önleyici topraklama terminali sisteme bağlı olmalıdır.
SSS modülünün güç ve toprak kabloları kabinetin arkasında yer alan ilgili konnektörlere bağlı olmalıdır.
Tüm modüller ilgili yuvalarda ve vidaları sıkılı konumda olmalıdırlar.
Kullanılmayan yuvaların önüne boş kapakları yerleştirin.
