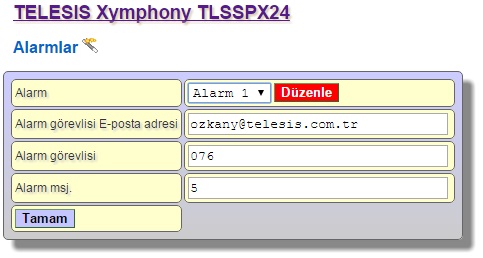

Xymphony 8 programlanabilir alarmın durumunu izler. Her alarm, kapsaması içinde bulunan alarm kaynaklarından herhangi birisi alarm durumuna geçtiğinde alarm oluşturur. Her alarmın neleri kapsadığını düzenlemek için seçim yaparak Düzenle tuşuna basın.

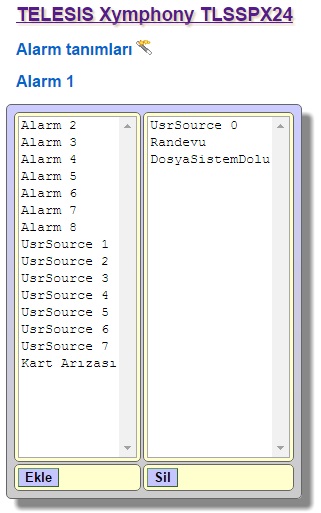

Alarm durumu atamak için soldaki listeden işaretleme yapılıp ekle tuşuna basılır. Seçili bir durumu kaldırmak içinse, sağdaki listeden işaretleme yapılıp Sil tuşuna basılır.
Atanabilecek bazı durumlar şunlardır:
- Sonraki alarmlar (Alarm 1-8): Programlanmakta olan alarmın ardından gelen alarm numaraları istenirse alarm durumu olarak atanabilir. Örnek olarak Alarm5'in programlanmakta olduğunu düşünelim. İstenirse, Alarm6, Alarm7 ve/veya Alarm8 alarmları programlanmakta olan Alarm5'i tetiklemek için atanabilir. Bu durumda, Alarm6, Alarm7 ve/veya Alarm8'un oluşması (led lambalarının yanması) Alarm5'i de tetikler. Bu özellik, ana alarm durumunun tanımlanmasında kullanılabilir. Örneklemek gerekirse, sirenin eşlik ettiği Alarm1 ana alarm olarak organize edilebilir ve kendinden sonra gelen bazı alarm durumları bu ana alarmı tetiklemede kullanılabilir.
- Harici alarm kaynağı (ExtSource 1-8): X1 santralında harici alarm durumlarını kabul edebilecek bir giriş konnektörü yer almaktadır. Bu konnektör ile 8 adede kadar harici alarm durumu santral tarafından algılanarak, alarm oluşturulabilir. Konnektör üzerinde ilgili pinlerin kısa devre olması, alarm durumu oluşturur.
- Blok iletişimi (Rack 0-29): X1 santralının kontrol/anahtarlama ünitesinin hizmet sunabileceği tüm bloklar listelenir. Herhangi bir nedenden ötürü blok ile kontrol/anahtarlama ünitesinin arasında iletişimin kopması alarm durumu olarak algılanır. Ancak unutulmamlıdır ki, bu alarm durumu her zaman bir hata yada arızaya işaret etmeyebilir. Örnek olarak, santralın kontrol/anahtarlama ünitesi 14 adet blok desteklerken, santralın kurulu konfigürasyonunda 4 adet blok kullanılmış olabilir. Böyle bir durumda, 10 adet blok her zaman alarm durumunda olacaktır. Kullanılmayan bu blokların alarm durumu olarak atanması uygun olmayacaktır.
- E1 çalışması (E1 4-120): Santralda yer alan tüm E1 arayüzleri listelenir. Alarm durumu, E1 üzerinde seviye1 yada seviye2 haberleşmenin kesilmesi durumunda oluşur. Ancak unutulmamlıdır ki, bu alarm durumu her zaman bir hata yada arızaya işaret etmeyebilir. Örnek olarak, santralda şebekeye bağlı olamayan yada kullanılmayan E1 arayüzleri bulunabilir. Bu kullanılmayan E1 arayüzleri her zaman alarm durumunda olacaktır. Kullanılmayan bu E1 arayüzlerinin alarm durumu olarak atanması uygun olmayacaktır.
- Kullanıcı alarm kaynağı (UsrSource 0-7): Statü değişiklikleri Kullanıcı alarm kaynağı kural etkisi ile yapılır.
- Randevu hatırlatma başarısız alarm kaynağı (Randevu): Eger Statü/Randevu sayfası boş degilse etkilir.
- DosyaSistemiDolu alarm kaynağı: DosyaSistemiDolu kadansı çevir sesi yerine kullanıldığında etkilidir.
- Kart Arızası alarm kaynağı: Eğer herhangi bir yuvaya takılı olan bir arabirim kartı arızalanırsa etkilidir.
Herhangi bir alarm durumu oluştuğunda, Xymphony bu durumu kaydeder. Oluşan alarm durumları seçim listesinde * işareti ile gösterilir. Alarm durumumun ortadan kalkması santral tarafından otomatik olarak algılanır ve * işareti kaldırılır.
Alarm durumunun iletilmesi:
1. Alarm paneli olan sistemlerde alarm durumları ışıklı ve sesli olarak izlenir.
2. Eğer Ethernet/Temel/NMS IP adresi tanımlıysa, alarm durum değişiklikleri NMS tarafına SNMP trap mesajı olarak iletilecektir.
3. Eğer Alarm görevlisi tanımlıysa, herhangi bir alarmın yok durumundan alarm durumuna geçişinde bu kullanıcı sistem tarafından aranır (telefonu çaldırılır). Çevaplaması durumunda Alarm msj. alanında numarası girilen sistem mesajı okunur.
4. Eğer Alarm görevlisi E-posta adresi tanımlıysa ve Ethernet/E-posta tanımlamaları yapılmışsa, herhangi bir alarmın yok durumundan alarm durumuna geçişinde bilgilendirme postası bu adrese yollanır.
Bu yöntemlerin herbiri tek tek yada birlikte kullanılabilir.
