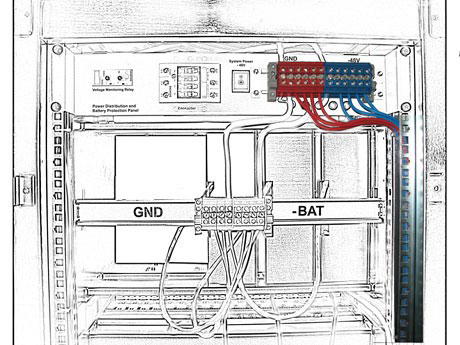

- Bütün raklardan gelen güç bağlantı kabloları kablo spiralinden geçirilerek yukarıda bulunan panele taşınmalıdırlar.

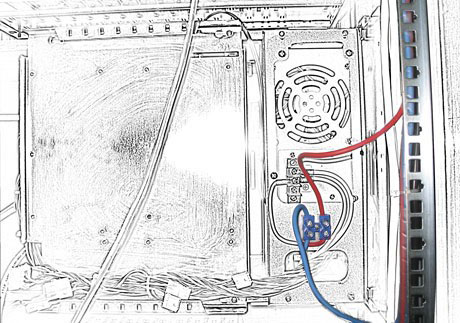

- 2.X1GURN0CPM, raklarının GND bağlantısı, CPM rakında bulunan endüstriyel tip güç kaynağının arka tarafındaki konnektör üzerinde GND yazılı yerden çıkan 4mm² kesitli, çok damarlı kırmızı renk kablo ile 1.X1GKONTAKR üzerinde bulunan kırmızı renk klemens üzerinden yapılır.
GND ve -48V konnektöründen çıkan kırmızı ve mavi kablolar raklara bağlantı için kullanılır.

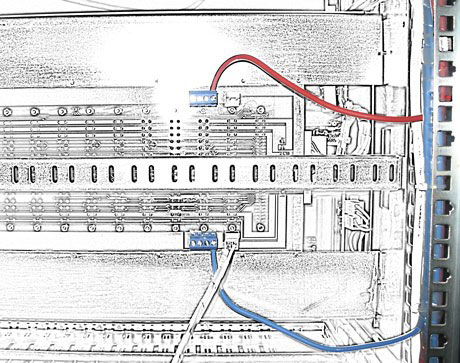

- 2.X1GURN0XPM raklarının GND bağlantısı, arka panelinin üst tarafında bulunan mkds tipi konnektör ile 1.X1GKONTAKR üzerinde bulunan kırmızı renk klemens arasında 4mm² kesitli, çok damarlı kırmızı renk kablo ile yapılır.
- 2.X1GURN0XPM raklarının -48V bağlantısı, arka panelinin alt tarafında bulunan mkds tipi konnektör ile 1.X1GKONTAKR üzerinde bulunan mavi renk klemens arasında 4mm² kesitli, çok damarlı mavi renk kablo ile yapılır.
Arayüz kartlarının olduğu rak güç bağlantısı
Kontrol ünitesinin bulunduğu rakın güç bağlantısı
