CAU otonom üniteler kümesine ilave AU eklenmesi yapılması gerekenler aşağıda açıklanmaktadır.
Dikkat
İlave yapmadan önce herhangi bir hata olmaması için aşağıdaki 3 madde ye önemle dikkat ediniz.
- a-Mevcut CAU içinde yer alan herhangi bir AU'ya bağlanıp SistemPrm / İndir tıklayarak CAU'nun parametre yedeğini alın.

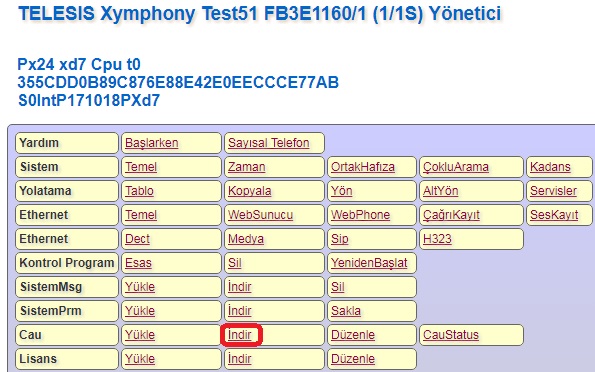

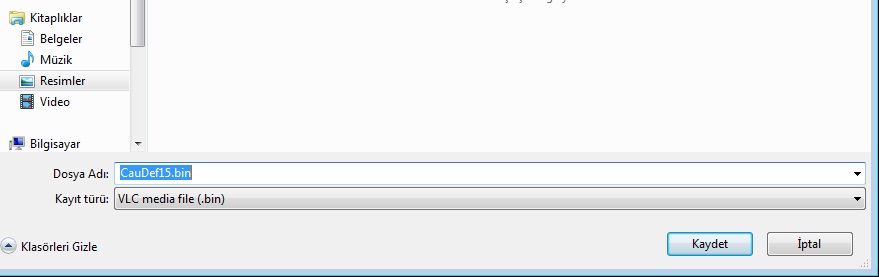

- b-Mevcut CAU içinde yer alan herhangi bir AU'ya bağlanıp CAU / İndir tıklayarak CAU üye tanım tablosunu indirin.
- c-Yeni takılacak AU işlemci kartının On/Off anahtarını CAU üye numarasını dikkate alarak ayarlayın, örneğin CAU'da 3 adet AU var ise yeni eklenecek AU'nun üye kimlik numarasını 4 olarak ayarlayın.

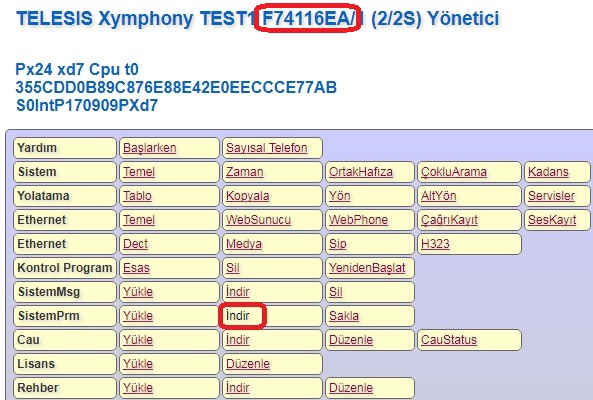

- 1- Yeni eklenecek AU işlemcisini CAU üye numarası On/Off anahtarını kullanarak ayarlayın, 8 numaralı anahtar koruma kısa devre anahtarı daima koruma var (On) olarak seçilmelidir. Aşağıdaki resimde mevcut CAU'nun id'sinin F74116EA olduğu ve 3 adet AU dan oluştuğu görülmektedir. İşlem yapılmadan önce mevcut CAU'nun sistem parametre yedeğini herhangi bir AU'ya bağlanıp alınız. Yeni AU'nun üye numarası 4 olarak On/Off anahtarını ayarlayın.

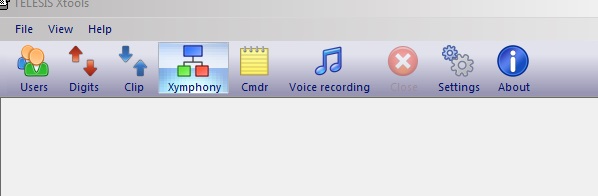

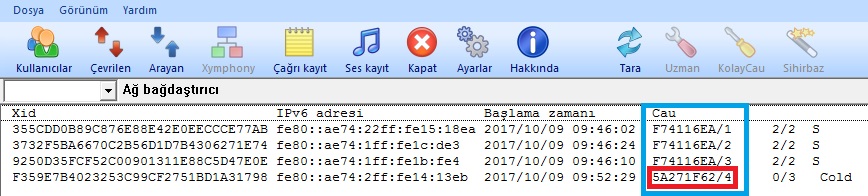

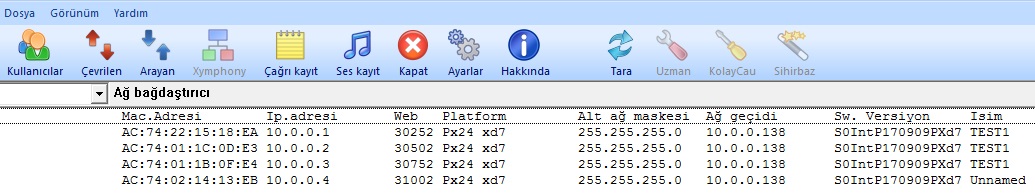

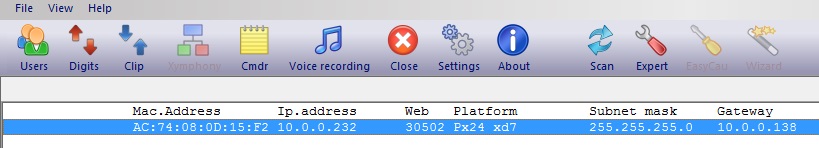

- 2- Yeni takılan AU işlemcisinin network bağlantısını ayırın, PC ile AU işlemci'yi direk ethernet kablosu ile bağlayın. AU işlemcisini fabrika ayarları ile başlatın. Xtools ile tarayarak cau üye numarasını kontrol edin, On/Off anahtarının doğru ayarlandığını teyit edin ve abonelerde çevir seslerini kontrol edin. Xtools Keşfet ile baktığınızda yeni eklenen AU'nun üye id sinin mevcut CAU yu oluşturan AU'ların üye id sinden farklı olduğu (5A271F62) görülecektir.
- 3- 2. madde de bir probleme rastlanmaz ise AU işlemcisinin güç anahtarını kapatın ve Servis modu ile başlatın. Xtools / Keşfet ile tarayın ve Xtools bulduğunda çift tıklayarak bağlantı sağlayın.

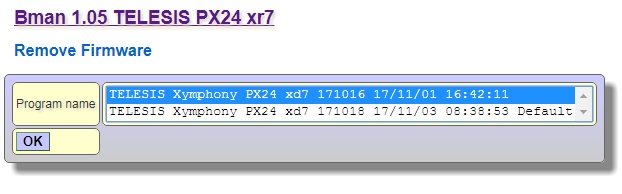

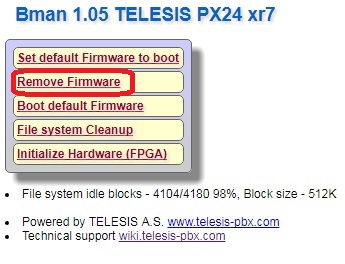

- 4-Remove Firmware 'ı tıklayıp eski versiyon Xymphony'i silin.

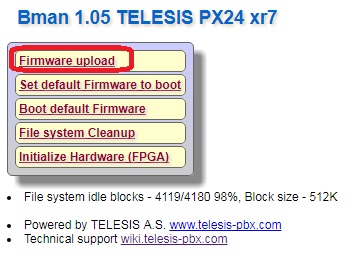

- 5-Firmware Upload'ı tıklayıp mevcut CAU'nun kullandığı Xymphony versiyonunu yükleyin.
- 6-4. madde anlatıldığı gibi tekrar Remove Firmware'ı seçip mevcut CAU'nun kullanmadığı Xymphony versiyonunu silin ve 5. madde de anlatıldığı gibi Firmware upload ile mevcut CAU'nun kullandığı Xymphony versiyonunu yükleyin.

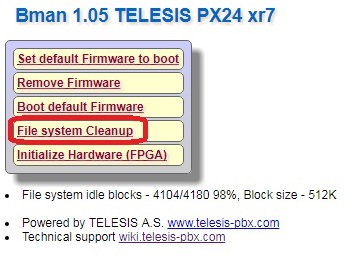

- 7-File system Cleanup tıklayıp ok butonuna basın

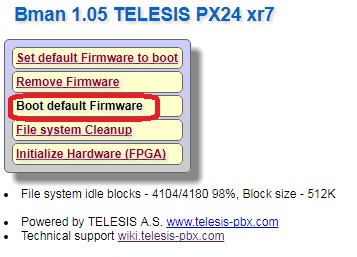

- 8-Boot default Firmware ı tıklayıp AU işlemcisini yeniden başlatın
- 9-AU işlemcisi yeniden başladığında Xtools / Keşfet ile tarayın ve Xtools bulduğunda çift tıklayarak bağlantı sağlayın.

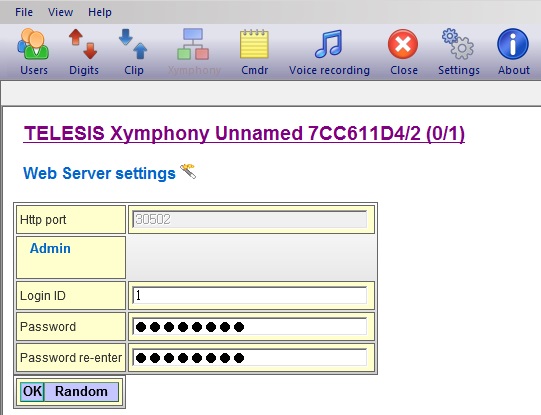

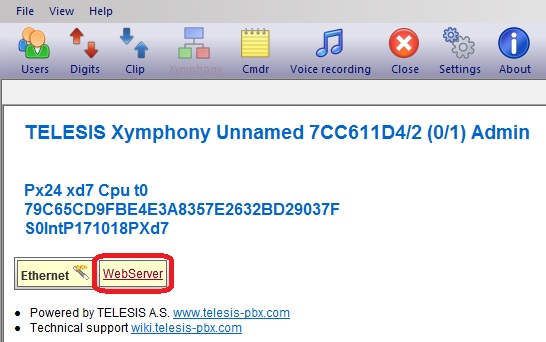

- 10-WebServer'ı tıklayıp kullanıcı adı ve şifre tanımlayın. Web server linkinde kullanıcı adı ve şifre ile ilgili detaylı bilgi bulabilirsiniz.

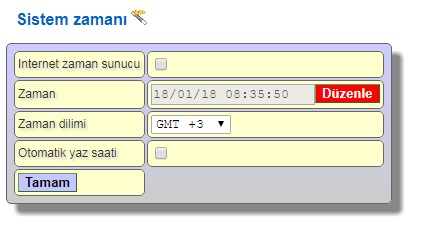

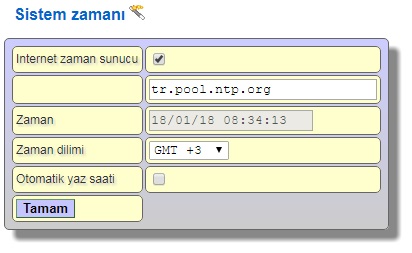

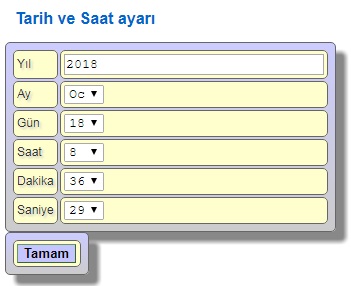

- 11-Sistem / Zaman'ı tıklayıp AU işlemcisinin tarih ve saatini ayarlayın

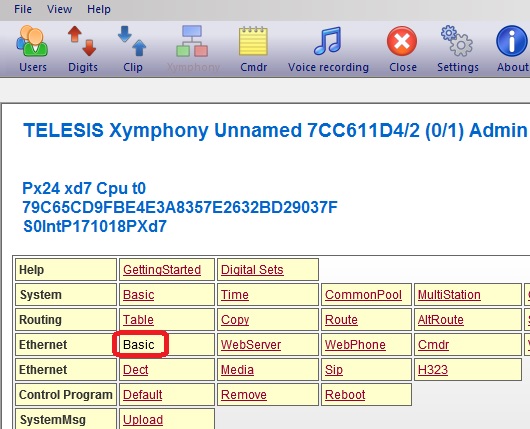

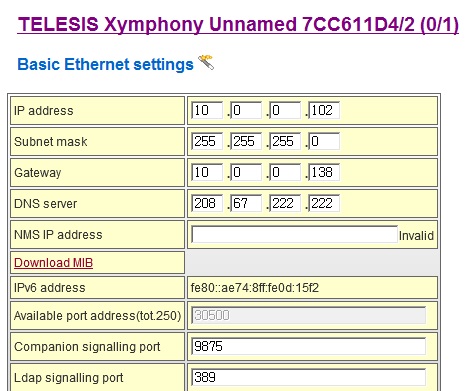

- 12-Ethernet / Basic'ı tıklayıp AU işlemcisinin ip adresini arızalanan AU işlemcisinin ip adresi ile aynı yapın. IP adresini ayarladıktan sonra kesinlikle Sistem parametrelerini (SystemPrm / Save) saklamayın ve LAN bağlantısını yapmayın

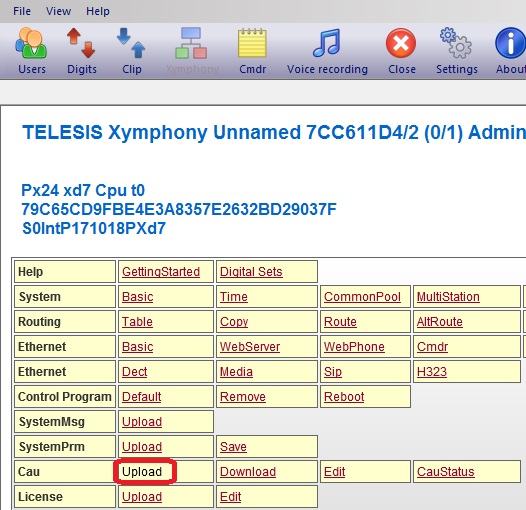

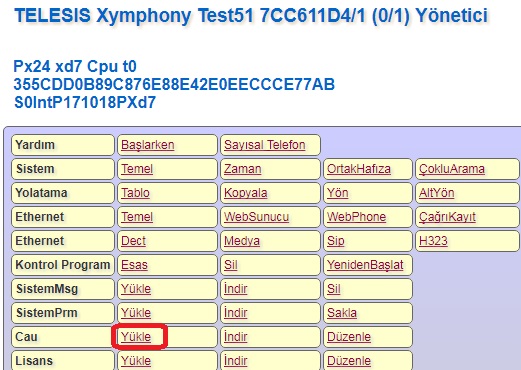

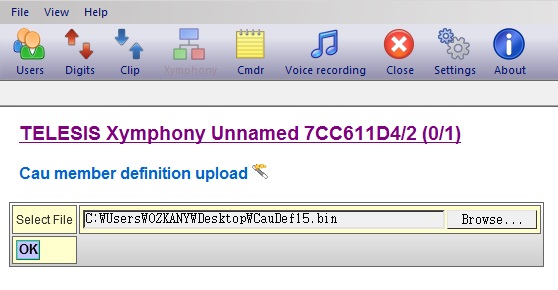

- 13-b. maddesinde Cau/İndir ile indirdiğiniz CauDef15.bin dosyasını Cau / Upload ile yükleyin

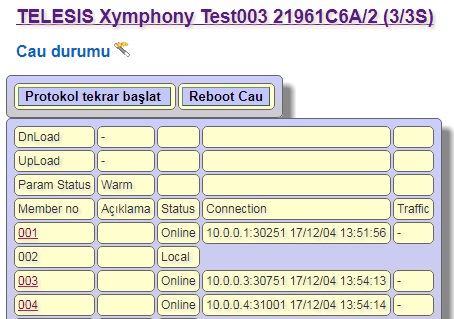

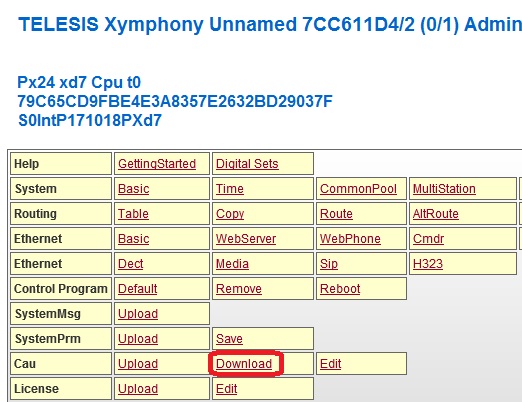

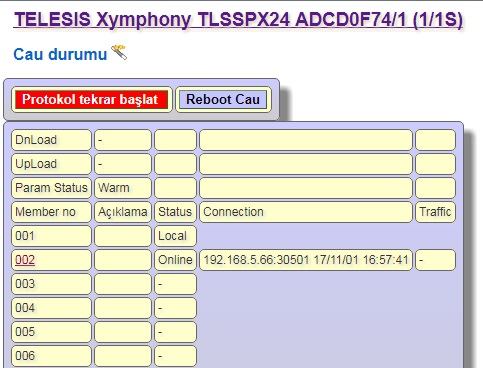

- 14-Cau/Download ile cau üye tanımları tablosunu indirin. Cau / CauStatus ile açılan sayfa da Protokol Tekrar başlat'ı tıklayın ve Tamam butonuna basın
- 15-Diğer AU işlemcilerine 13. madde de indirilen cau üye tanımları tablosunu yükleyin ve Cau / CauStatus ile açılan sayfa da Protokol Tekrar başlat'ı tıklayın ve Tamam butonuna basın

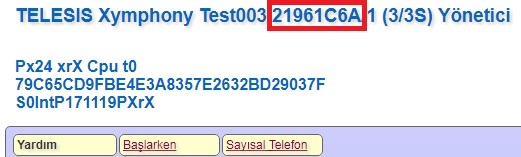

- 16-Cau üye tanımları tablosu (CauDef15.bin) yüklendiğinde her AU'nun cau üye id'sinin aynı olduğundan emin olun
- 17-Yeni takılan AU işlemcisinin network bağlantısını yapın

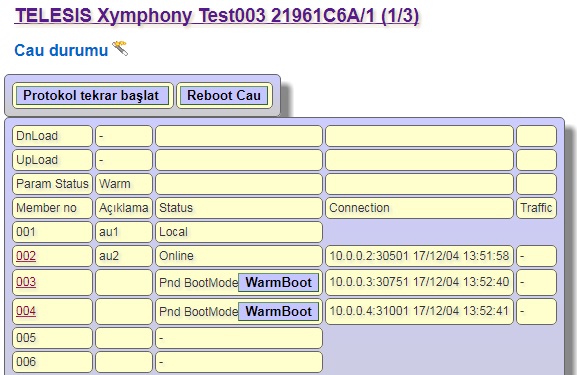

- 18-Cau / CauStatus tıklayarak açılan Cau Durumu sayfasında diğer AU'ların online olduğunu kontrol edin.
- 19-Cau / CauStatus tıklayarak açılan Cau Durumu sayfasında eğer bazı AU'larda WarmBoot butonu aktif olmuş ise butonu tıklayarak WarmBoot durumundaki AU'ları tekrar başlatın.
