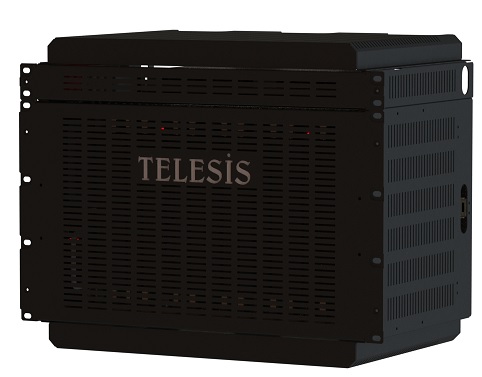

Rakın önden görünümü

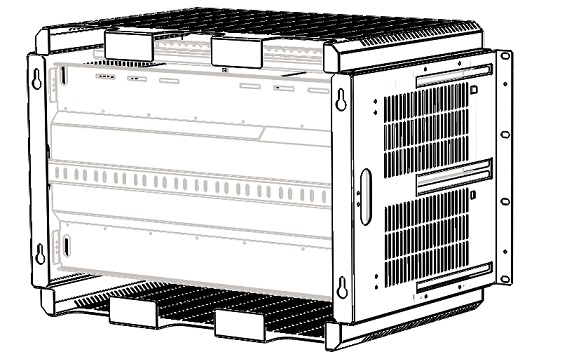

Rakın arkadan görünümü
Tek rak PX24xrX lite santralın duvara montajı yapılacak ise duvara asmak için mekanik aksam (2.pxr7wllmnt) olmalıdır.
Rakın monte edileceği duvar da vida kullanılacağı için duvar sağlam yapıda olmalı, rakın getireceği yükü taşıyabilecek yapıda olmalıdır. Rakın arka tarafında yer alan armut deliklerinden rak duvara sabitlenir.
- Kartları sisteme takılı değilken elektrostatik korumalı poşetlerde saklayınız.
- Santralın güç kaynağını kapatın, güç kaynağı üzerindeki ledin yanmadığından emin olun. Eğer santralın güç kaynağı açıkken kart çıkarıp takarsanız sisteme hasar verebilirsiniz.
- Kartları tutmadan önce birikmiş elektrostatik enerjiyi deşarj etmek amacıyla elektrostatik korumalı bilezik kullanın yada elektrostatik enerjiyi deşarj etmek için elinizi toprakla bağlantılı bir radyatör vb metal yüzeye dokundurun.
- Kartın arka yüzeyinde yer alan erkek konnektörün içindeki çoklu pinlerin eğik yada hasarlı olmadığından emin olun.

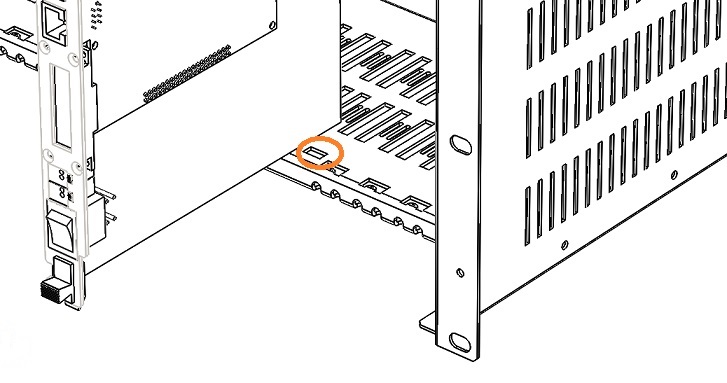

- Kartı iki elinizle tutun, çoklu pinlerin yer aldığı taraf arkada yer alacak şekilde kabinetin üst ve altında yer alan yuvalara kartı yerleştirin, kartı pinler arka panele oturacak şekilde itin ve kart oturduktan sonra güvenlik mandallarını sabitleyin.
- Kartı yuvaya oturturken veya arka panele sabitlerken asla aşırı güç kullanmayın ve kartı eğip bükmeyin, kartın arkasında yer alan pinleri kısa devre yaptırabilir ve sisteme hasar verebilirsiniz.

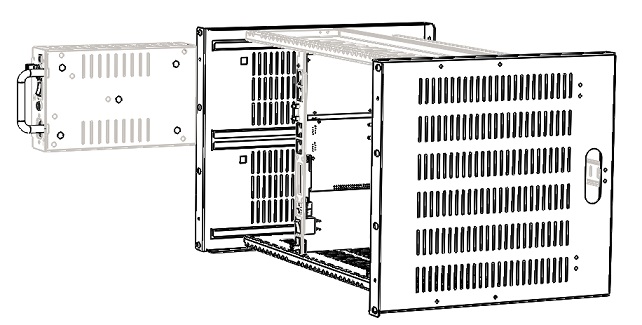

Güç kaynağını (PSU-24F) rakın en solunda yer alan kızaklara yerleştirip itekleyin, arka plakaya oturunca güç kaynağı üzerinde yer alan tırnağı sola itekleyerek kilitleyin. Güç kaynağını 1.kblpxmuaku kablosunu kullanarak akü bağlantısını yapın.
Kontrol ünitesini (2.PXR7FAFXXX) rakın üzerinde yer alan özel yuvaya takın. Her rakta iki adet kontrol ve anahtarlama kartı için yuva yer alır.
Dikkat
1.Her FAF kartı 2 adet 2.ddskrtx001 kartını destekler.
2.PSU-24F bağlantı konnektörü ile Switch'in -48V giriş konnektörü farklıdır, montaj aşamasında yanlış konnektörlerin yanlış takılmamasına dikkat edin
Cihazınızın uzun ömürlü olması, yaşam ve sağlığa tehlike oluşturmayacak çalışma şartlarının sağlanması için düzgün bir topraklama yapılması şarttır.
- 2.pxr7urnkbn rak üzerinde koruyucu topraklama terminali bulunmaktadır. Sistem, korumalı özel bir topraklama terminali ile topraklanmalıdır.
- Santrala bağımsız toprak hattı çekilmelidir.
- MDF panosuna ayrıca toprak hattı çekilmelidir.
- Bina dışı yada havai hatlara koruma magazini kullanılmalıdır.
- Toprak ve nötr terminalleri arasındaki direnç 0.5 Ω'u geçmemelidir,
- Sistem güç kaynağına bağlanan 220V MAINS'de faz-toprak ve faz-nötr arasındaki voltaj farkı 5V'u geçmemelidir.
- Sisteme bağlanacak her türlü harici ekipman sisteminiz ile aynı toprağı kullanmalıdır.
Attach:PX24_xrX_Topraklama_Yakınplan.jpg Δ
Santralınız 220VAC, 50 Hz şebeke cereyanında çalışabilecek şekilde tasarlanmıştır. Temel olarak her kabinette yer alan güç kaynakları 220VAC şebekeye bağlanmalıdır. Sistemin elektrik kesintilerinden etkilenmemesi için 220 VAC şebeke bağlantısı UPS den sağlanmalıdır. UPS mümkün değil ise akü bağlanmalıdır.
