PAX santralları EİH taşıyıcı cihaz kanalları ile E&M olarak bağlanır. Bu bağlantıda

a-b ses verici uçları
c-d ses alıcı uçları
ST işaretleşme verici ucu (M)
SR işaretleşme alıcı ucu (E)
e Kompandoru devre dışı bırakma ucu
ALOC arızalı hattı bloklama ucu

Bulunmaktadır.

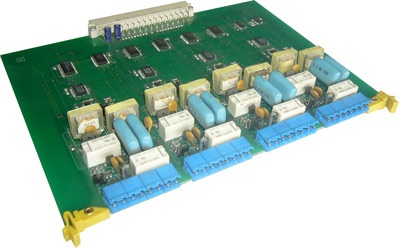

PX24 xr5, X1 r5 santralında kullanılan DEM kartında 4 adet E&M bağlantısı bulunmaktadır, Santralınızda herhangi bir genel amaçlı boş yuvaya takılabilir. Gelen ve giden yönde empedans değeri 600 ohmdur.

Kart üzerindeki her bir arayüz, P04, P14, P24, P34 kısadevre köprüleri kullanılarak 2- yada 4-tel olarak ayarlanabilirler.

PAX şebekesinde ses 4 tel olduğu için DEM kartında jumper 4 tel ses şeklinde ayarlanmalıdır. 4-tel konfigürasyon: a-b tek yönlü ve sesi göndermek içindir. c-d tek yönlü ve sesi almak içindir.

e kompandor bağlantısında kart üzerinde bir röle olup gelen çağrı santralin abonesinde sonlanmıyorsa yani santralin trunk kanalına çıkıyorsa role aktif hale gelerek kapanan kontağı vasıtasıyla toprak devresi tamamlanır ve kompandor devre dışı alınır, gelen çağrı santralın abonesinde sonlanıyorsa role aktif olmayıp kontak uçları açık olur ve kompandor devreye girer.

M/ALOC bağlantısı, EİH taşıyıcı cihaz (kramportor) kanalının arızalı olması durumunda toprak potansiyeline gelir ve DEM kartı üzerinde M teline bağlantısı yapılmalıdır, Telesis PX24 xr5 santralinde ALOC dedektörü M telini üzerindedir. ALOC durumu oluştuğunda M teli toprağa çekilir ve santral ilgili hattan çıkış yapmaz, alternatif hatlardan çıkış yapar, ALOC durumu değiştiğinde ise santral tekrar ilgili hattan çıkış yapmaya başlar.

Programlama

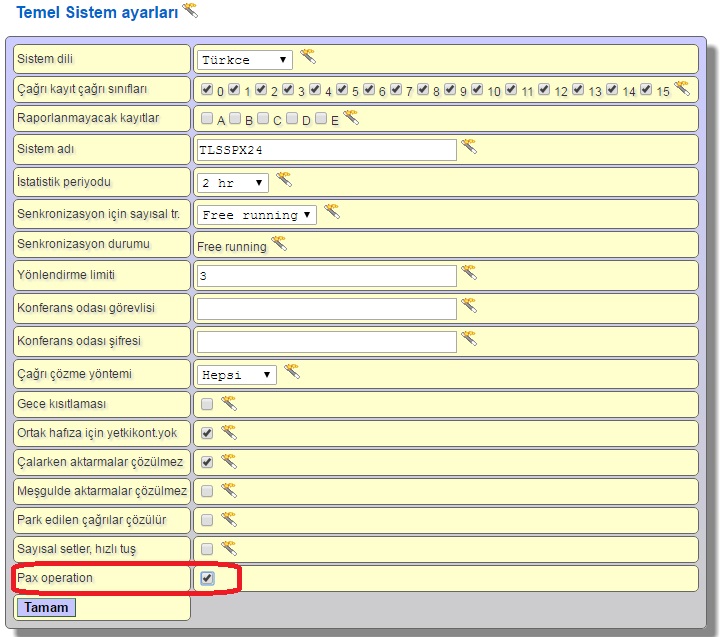

Sistem Temel özellikler sayfasında Pax Operation onay kutusu işaretlenir (Xymphony version 160513 ve daha yenisi olmalıdır). Onay kutusu işaretlendiğinde Pax şebekesinde kullanılan 9 tuşlanarak araya girme, 0 tuşlanarak hattı kesme özellikleri aktif edilir. Meşgul durumdaki E&M hattı, diğer santralin abonesi veya santralin kendi abonesinde araya girip hattı kesmek için 9 ve 0 kullanılır. 9 tuşlandığında E&M hatta 28 darbe gönderilir, 0 tuşlandığında da 12 darbe gönderilir. Bu özelliğin kullanılabilmesi için E&M hattın Register sinyalleşmesi DP (darbeli) olmalıdır.

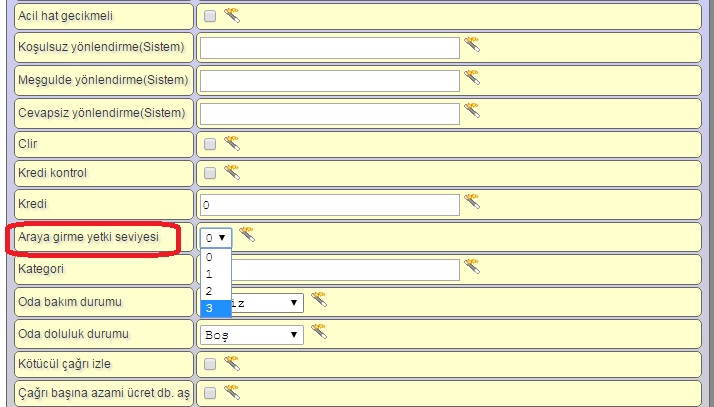

Gelen çağrının araya girme özelliğinin aktif edilmesi için E&M hattın Hesap özelliklerinde Araya girme yetki seviyesi 3 seçilmelidir.

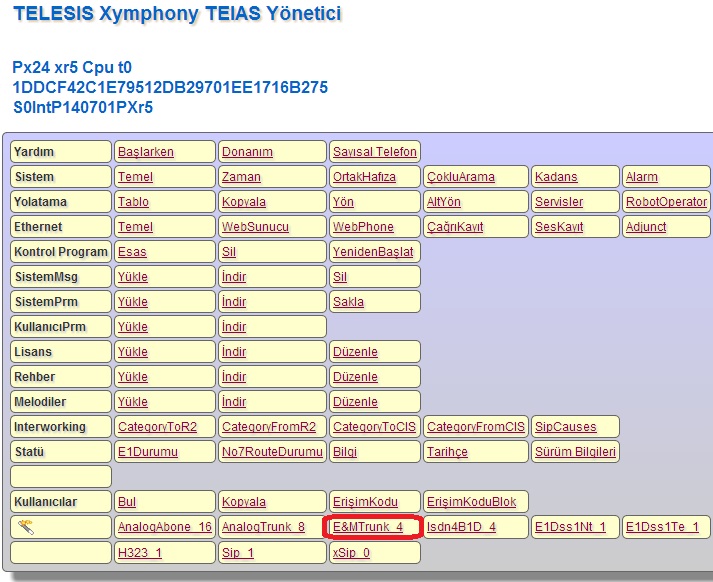

E&M sinyalleşme ayarları için Ana sayfada Kullanıcılar altında E&Mtrunk tıklanır.

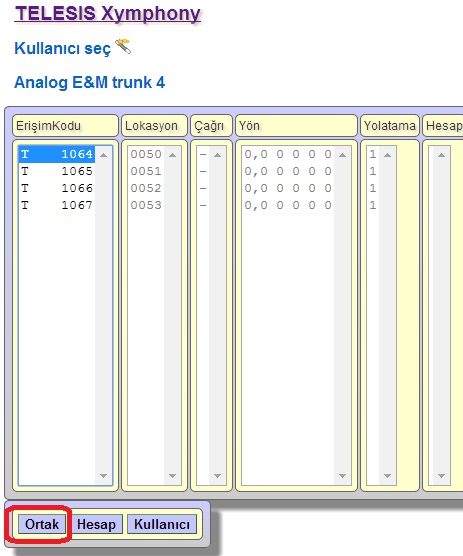

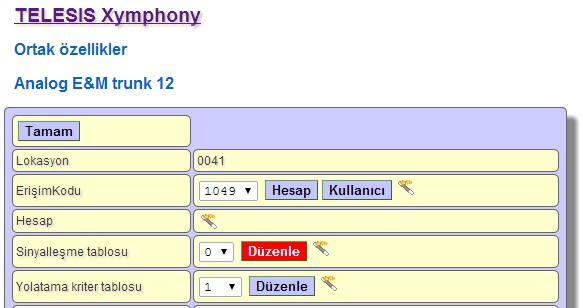

Santralda yer alan E&M portu seçilip Ortak butonu tıklanır.

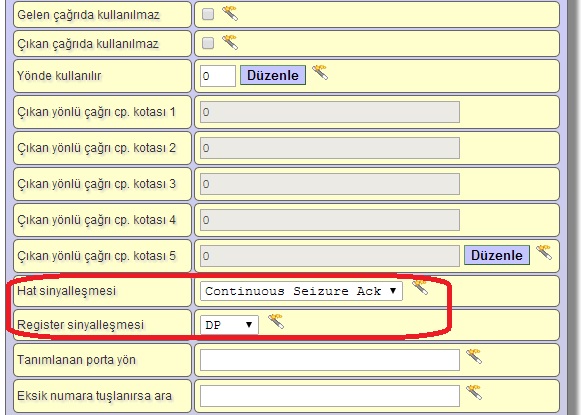

Hat sinyalleşmesi liste kutusundan Continuous Seizure Ack şeçilir ve sayfanın altında yer alan OK butonuna basılır. Register sinyalleşmesi liste kutusundan karşı uçta yer alan ekipmanın sinyalleşmesine gore DP ya da DTMF seçilir.

Uzak Abone Bağlantısı

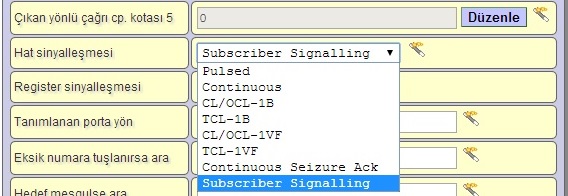

Uzak abone hattı DEM kartı üzerinde bulunan E&M portlarına bağlanır, santral tarafında portun ortak özellikler sayfasında Hat sinyalleşmesi liste kutusundan Subscriber Signalling seçilmelidir.

Urgent / Non urgent alarm bağlantısı

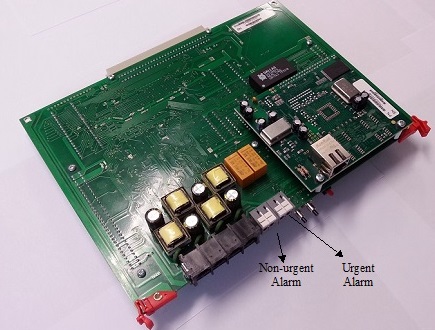

Telesis PX24 xr5 santralları alarm durumu oluştuğunda email atabilir veya SNMP ye alarm oluştuğuna dair mesaj atar veya bir abone portunun zilini çaldırıp cevap verildiğinde mesaj okur. Anakart üzerinde ise 2 adet röle vardır, bunlardan bir tanesi urgent alarm kontağı, ikinci röle non urgent alarm kontağı için kullanılır.

Santralın enerjisi kesildiğinde veya ana kart arıza yaptığında urgent alarm rölesi kısa devre konumuna geçer.

Non urgent alarm için santralda yapılması gereken ayarlar;

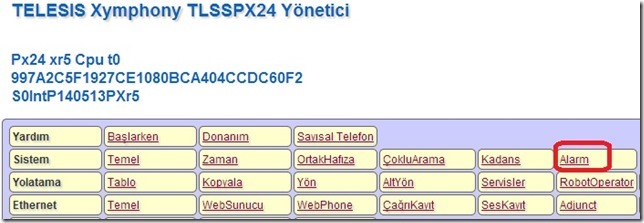

Ana sayfada Alarmı tıklayın;

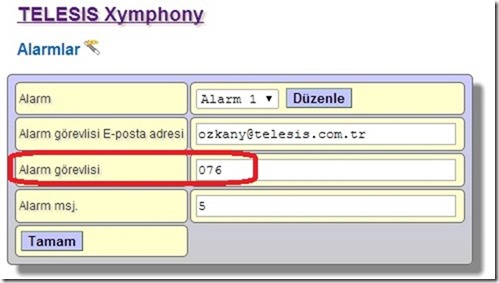

Açılan sayfada Alarm görevlisi ve alarm msj. metin kutusuna, non urgent alarm oluştuğunda aranacak abone numarasını ve okunacak mesaj numarasını yazabilirsiniz.

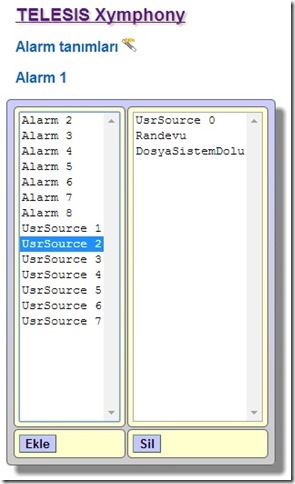

Alarm 1 liste kutusunun yanında yer alan Düzenle butonuna basın ve açılan pencerede Alarm durumu atamak için soldaki listeden işaretleme yapılıp ekle tuşuna basılır. Seçili bir durumu kaldırmak içinse, sağdaki listeden işaretleme yapılıp sil tuşuna basılır.

Atanabilecek alarm durumlarından bazıları şunlardır:

Sonraki alarmlar (Alarm 1-8): Programlanmakta olan alarmın ardından gelen alarm numaraları istenirse alarm durumu olarak atanabilir. Örnek olarak Alarm5'in programlanmakta olduğunu düşünelim. İstenirse, Alarm6, Alarm7 ve/veya Alarm8 alarmları programlanmakta olan Alarm5'i tetiklemek için atanabilir. Bu durumda, Alarm6, Alarm7 ve/veya Alarm8'un oluşması (led lambalarının yanması) Alarm5'i de tetikler. Bu özellik, ana alarm durumunun tanımlanmasında kullanılabilir. Örneklemek gerekirse, sirenin eşlik ettiği Alarm1 ana alarm olarak organize edilebilir ve kendinden sonra gelen bazı alarm durumları bu ana alarmı tetiklemede kullanılabilir.
E1 çalışması (E1 4-120): Santralda yer alan tüm E1 arayüzleri listelenir. Alarm durumu, E1 üzerinde seviye1 yada seviye2 haberleşmenin kesilmesi durumunda oluşur. Ancak unutulmamlıdır ki, bu alarm durumu her zaman bir hata yada arızaya işaret etmeyebilir. Örnek olarak, santralda şebekeye bağlı olamayan yada kullanılmayan E1 arayüzleri bulunabilir. Bu kullanılmayan E1 arayüzleri her zaman alarm durumunda olacaktır. Kullanılmayan bu E1 arayüzlerinin alarm durumu olarak atanması uygun olmayacaktır.
Kullanıcı alarm kaynağı (UsrSource 0-7): Statü değişiklikleri Kullanıcı alarm kaynağı kural etkisi ile yapılır.
Randevu hatırlatma başarısız alarm kaynağı (Randevu): Eger Statü/Randevu sayfası boş degilse etkilir.
DosyaSistemiDolu alarm kaynağı: DosyaSistemiDolu kadansı çevir sesi yerine kullanıldığında etkilidir.
Kart arızası: Santralın başlangıç kapasitesi değiştiğinde devreye girer.

Herhangi bir alarm durumu oluştuğunda, Xymphony bu durumu kaydeder. Oluşan alarm durumları seçim listesinde * işareti ile gösterilir. Alarm durumumun ortadan kalkması santral tarafından otomatik olarak algılanır ve * işareti kaldırılır.

Deneme yapmak için UsrSource 0 ekleyin ve operatör konsolundan 878 (kullanıcı alarm kaynağı)+01 tuşlayın, non urgent alarm kontağı kısa devre olacaktır, alarmı ortadan kadırmak için 878+00 tuşlayın.

Not:

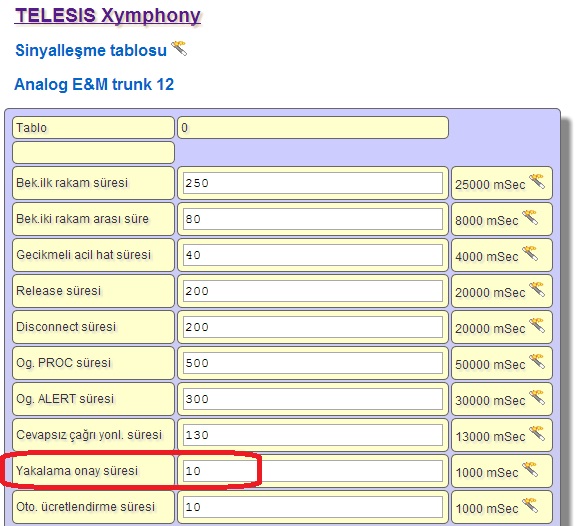

E&M portunun sinyalleşme tablosunda yakalama onay süresini 10 (1 saniye) olarak değiştirin.
