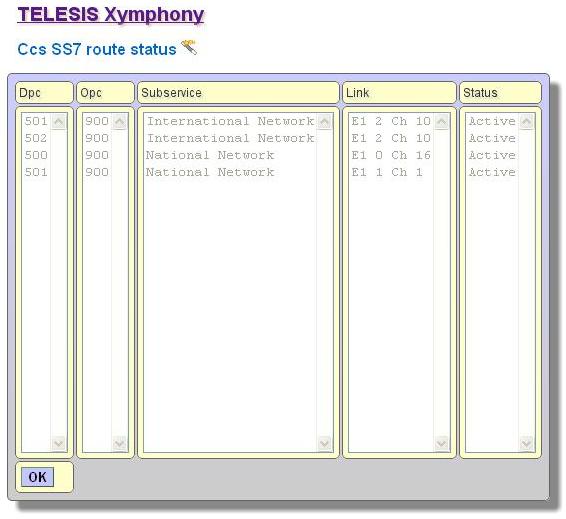

Tüm etkin sinyalleşme linkleri tarafından taşınan CCS SS7 yönlerinin durumu bu pencerede görüntülenir.
Yukarıdaki pencerede;
- E1 0, sinyalleşme kanalı 16, OPC (originating point code) değeri 900 (decimal), DPC (destination point code) değeri 500 ve Status alanında da Linkin aktif olduğu görülmektedir.
- E1 1, sinyalleşme kanalı 1, OPC (originating point code) değeri 900 (decimal), DPC (destination point code) değeri 501 ve Status alanında da Linkin aktif olduğu görülmektedir.
- E1 2, sinyalleşme kanalı 10, OPC (originating point code) değeri 900 (decimal), DPC (destination point code) değeri 502 ve 501 olduğu görülmektedir yani E1 2'nin bir STP (Signalling transfer point) olarak çalıştığı anlaşılmaktadır. Status alanında da Linkin aktif olduğu görülmektedir.
