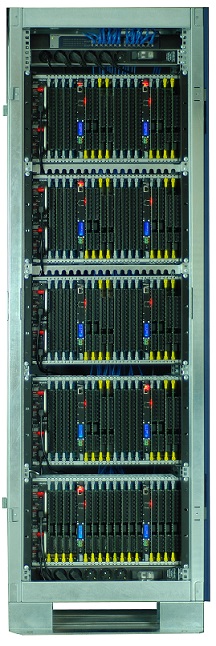

Kabinetin önden görünümü
2.pxr7urnkbn rak 1.x1gkabinet kabinete veya standart 19 inch kabinete takılabilir. Kabinet içerisinde yer alan kontrol ve anahtarlama kartları (2.pxr7faexxx) ethernet portları kabinetin üstünde yer alan switch'e takılmalıdır.

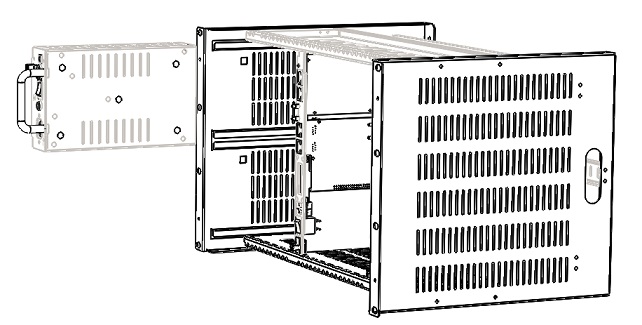

Güç kaynağını (2.pxr7xpsurn) rakın en solunda yer alan kızaklara yerleştirip itekleyin, arka plakaya oturunca güç kaynağı üzerinde yer alan tırnağı sola itekleyerek kilitleyin. Güç kaynağının 220 VAC kablosunu kabinetin üstünde veya altında yer alan grup prize takın.
- Kartları sisteme takılı değilken elektrostatik korumalı poşetlerde saklayınız.
- Santralın güç kaynağını kapatın, güç kaynağı üzerindeki ledin yanmadığından emin olun. Eğer santralın güç kaynağı açıkken kart çıkarıp takarsanız sisteme hasar verebilirsiniz.
- Kartları tutmadan önce birikmiş elektrostatik enerjiyi deşarj etmek amacıyla elektrostatik korumalı bilezik kullanın yada elektrostatik enerjiyi deşarj etmek için elinizi toprakla bağlantılı bir radyatör vb metal yüzeye dokundurun.
- Kartın arka yüzeyinde yer alan erkek konnektörün içindeki çoklu pinlerin eğik yada hasarlı olmadığından emin olun.

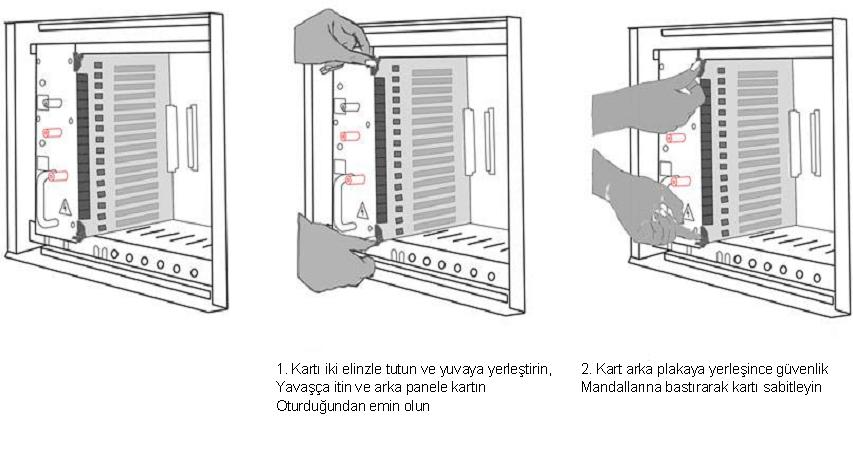

- Kartı iki elinizle tutun, çoklu pinlerin yer aldığı taraf arkada yer alacak şekilde kabinetin üst ve altında yer alan yuvalara kartı yerleştirin, kartı pinler arka panele oturacak şekilde itin ve kart oturduktan sonra güvenlik mandallarını sabitleyin.
- Kartı yuvaya oturturken veya arka panele sabitlerken asla aşırı güç kullanmayın ve kartı eğip bükmeyin, kartın arkasında yer alan pinleri kısa devre yaptırabilir ve sisteme hasar verebilirsiniz.
- Kartı santrala taktıktan sonra eğer yeni bir kart ilavesi yapmışsanız lisans dosyasını yükleyin.
- Santrala web arayüzü ile bağlandıktan sonra Lisans/Düzenle yi tıklayarak tüm kartlar için lisansın yüklü olduğunu kontrol edin.

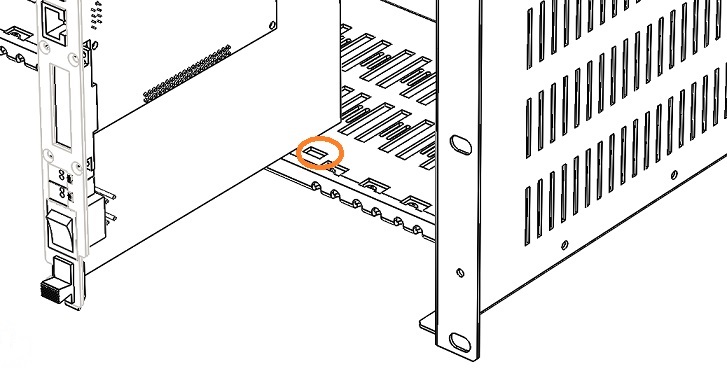

Kontrol ünitesini (2.pxr7faexxx) rakın üzerinde yer alan özel yuvaya takın. Her rakta iki adet kontrol ve anahtarlama kartı için yuva yer alır.
Dikkat
1.Her FAE kartı 2 adet 2.ddskrtx001 kartını destekler, sistemde 2 adetten fazla DDS kartı var ise DDS kartları diğer FAE lere dağıtılmalıdır.
2.PSU-24F bağlantı konnektörü ile Switch'in -48V giriş konnektörü farklıdır, montaj aşamasında yanlış konnektörlerin yanlış takılmamasına dikkat edin
3. Santralla beraber gelen switch N modunda çalışmalıdır, V ya da S modunda çalıştırmayınız
Cihazınızın uzun ömürlü olması, yaşam ve sağlığa tehlike oluşturmayacak çalışma şartlarının sağlanması için düzgün bir topraklama yapılması şarttır.
- 2.pxr7urnkbn rak üzerinde koruyucu topraklama terminali bulunmaktadır. Sistem, korumalı özel bir topraklama terminali ile topraklanmalıdır.
- Santrala bağımsız toprak hattı çekilmelidir.
- MDF panosuna ayrıca toprak hattı çekilmelidir.
- Bina dışı yada havai hatlara koruma magazini kullanılmalıdır.
- Toprak ve nötr terminalleri arasındaki direnç 0.5 Ω'u geçmemelidir,
- Sistem güç kaynağına bağlanan 220V MAINS'de faz-toprak ve faz-nötr arasındaki voltaj farkı 5V'u geçmemelidir.
- Sisteme bağlanacak her türlü harici ekipman sisteminiz ile aynı toprağı kullanmalıdır.
Switch Bağlantısı
PX24 xrX santral kabineti üzerinde iki adet 8 portlu switch bulunmaktadır. Multicast mesajları açık Switch'in bağlantı şeması aşağıda gösterilmektedir.
| Switch numarası | Port 1 | Port 2 | Port 3 | Port 4 | Port 5 | Port 6 | Port 7 |
| 01 | 02 nolu switch bağlantısı | 11 nolu switch bağlantısı | 12 nolu switch bağlantısı | 21 nolu switch bağlantısı | 22 nolu switch bağlantısı | AU1 bağlantısı | AU2 bağlantısı | |
| 02 | AU3 bağlantısı | AU4 bağlantısı | AU5 bağlantısı | AU6 bağlantısı | AU7 bağlantısı | AU8 bağlantısı | 01 nolu switch bağlantısı |
| 11 | AU9 bağlantısı | AU10 bağlantısı | AU11 bağlantısı | AU12 bağlantısı | AU13 bağlantısı | A14 nolu switch bağlantısı | 01 nolu switch bağlantısı |
| 12 | AU15 bağlantısı | AU16 bağlantısı | AU17 bağlantısı | AU18 bağlantısı | AU19 bağlantısı | AU20 bağlantısı | 01 nolu switch bağlantısı |
| 21 | AU21 bağlantısı | AU22 bağlantısı | AU23 bağlantısı | AU24 bağlantısı | AU25 bağlantısı | AU26 bağlantısı | 01 nolu switch bağlantısı |
| 22 | AU27 bağlantısı | AU28 bağlantısı | AU29 bağlantısı | AU30 bağlantısı | PC-Programlama/Xtools | Network/LAN | 01 nolu switch bağlantısı |

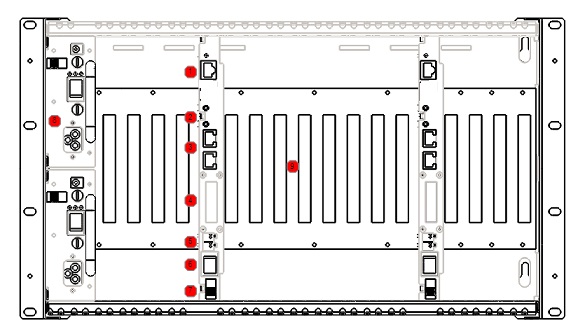

Montaj Sonrası Önden Görünüm
1 - Ethernet konnektör
2 - Servis ve parametre butonları
3 - E1 portları (opsiyonel)
4 - LCD bilgi ekranı
5 - Röle
6 - Açma/kapama anahtarı
7 - Kartı kabinete kilitleme ünitesi
8 - Güç ünitesi
9 - Arka plaka ve arayüz kart yuvaları
Santralınız 220VAC, 50 Hz şebeke cereyanında çalışabilecek şekilde tasarlanmıştır. Temel olarak her kabinette yer alan güç kaynakları 220VAC şebekeye bağlanmalıdır. Sistemin elektrik kesintilerinden etkilenmemesi için akü bağlanmalı, akü bağlantısı güç ünitesi üzerinde yer alan Battery 48 V konnektörüne bağlanmalıdır.
