GucOzellikleri

X1R5 santralında iki tip güç ünitesi kullanılabilmektedir:

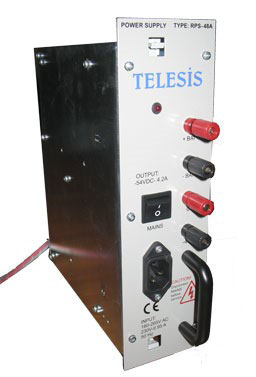

RPS48A güç kaynaklarının (2.X1AURNMPS4) kullanıldığı güç ünitesi:

GİRİŞ:

• 180-265V ~ @50Hz
• 230V ~ , 0.95 Amper

ÇIKIŞ:

• -54V DC, 4.2 Amper

Yukarıda verilen değerler herbir RPS48A için beyan edilen akım ve gerilim değerleridir.

48V/30Amper tip güç kaynaklarının (1.XPCNP15000) kullanıldığı güç ünitesi:

GİRİŞ:

• 200-240V ~ , 8.5 Amper

ÇIKIŞ:

• 48-56 VDC, 30 Amper

Attach:x1inst3.jpg Δ

Yukarıda verilen değerler herbir 48V/30Amper için beyan edilen akım ve gerilim değerleridir.

Ayrıca X1R5 santralının raklarında bulunan ve ilgili raktaki kartların beslemelerinin üretildiği DC/DC çeviriciler için gerilim/akım değerleri aşağıda verilmiştir.

2.X1GURPS05A:

Analog abone rakları (2.X1GURN0XPM), ISDN abone rakları (2.X1GURN0BPM) içerisindeki kartların besleme voltajlarını üretmek için kullanılan DC/DC çeviricidir. Akım/Gerilim değerleri aşağıda verilmiştir.

GİRİŞ:

• 54V DC

ÇIKIŞ:

• 5V DC, 3 Amper
• -5VDC, 1 Amper
• RING ~ , 10W/25Hz

2.X1GURNPCPS

5 E1 ve daha fazlası E1 içeren E1 rakı oluşturulduğunda kullanılacak olan Endüstriyel tip DC/DC çeviricidir.

GİRİŞ:

• 54V DC

ÇIKIŞ:

• 5V DC, 25 Amper
• -5VDC, 1Amper
• 12V, 8 Amper
• -12V, 2 Amper
