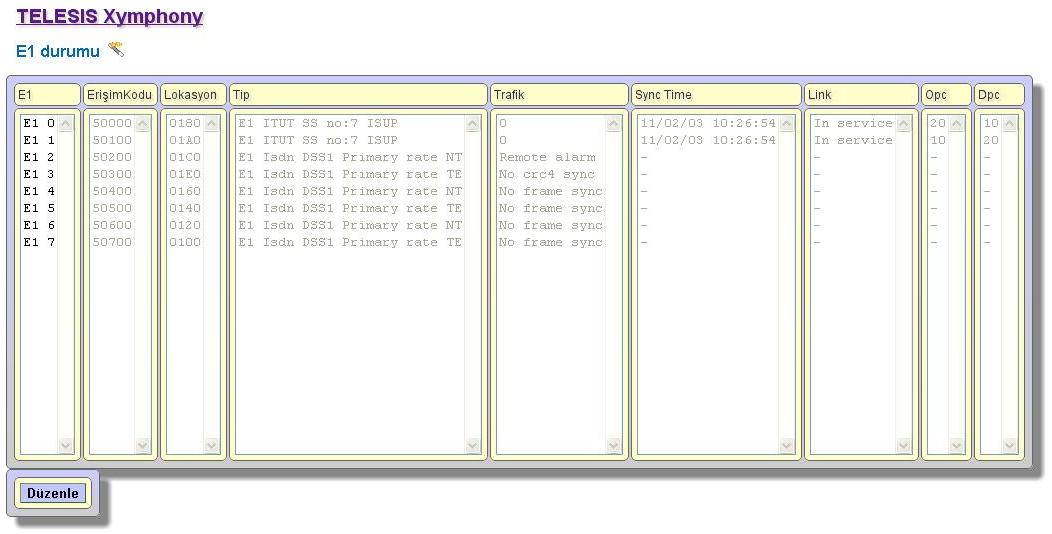

E1DurumuAnasayfa Statü/E1 durumu tıklandığında açılan E1 durumu penceresinde varolan E1 arayüzlerinin durumlarını ve bazı kritik parametrelerini görebilirsiniz.  Aşağıdaki pencerede 50000 (E1 00), 50100 (E1 01) portlarında SS7 sinyalleşme seçildiği, 50200 (E1 02) portunda ISDN PRI NT, 50300 (E1 03)portunda ISDN PRI TE sinyalleşmelerin seçildiği görülmektedir.  Trafik sütununda E1 arayüzlerindeki çağrı sayısı ve varsa hata durumları görülür. Yukarıdaki pencerede E1 2 de Remote alarm (RAI), E1 3 de CRC4 hatası olduğu, diğer E1 arayüzlerinde de henüz layer 1 (fiziksel seviye-No frame Sync) seviyesinde iletişimin başlamadığı görülmektedir. Sync Time sütununda E1 arayüzlerinin son senkronize olduğu tarih ve saat görülür. Link sütununda E1 sinyalleşmenin durumu gözükür. yukarıdaki pencerede E1 00 ve E1 01 de SS7 sinyalleşme linki olduğu görülmekte ve sinyalleşmenin problemsiz yani In service olduğu gözükmektedir. Opc ve Dpc sütunlarında ise SS7 sinyalleşmede originating point code ve destination point code bilgileri yer alır. |
