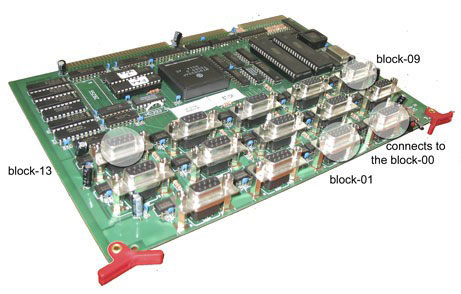

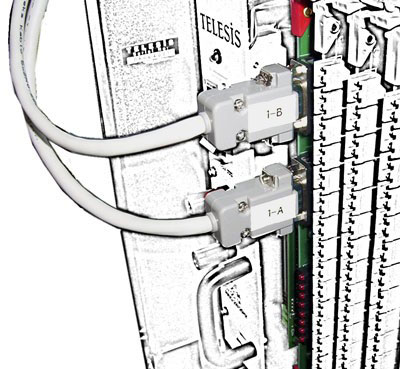

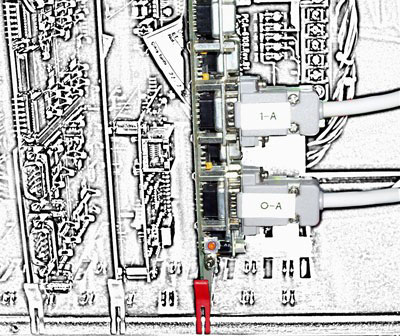

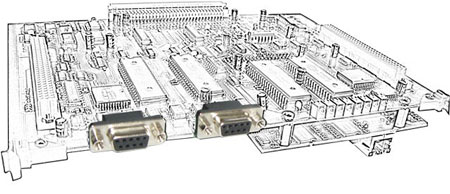

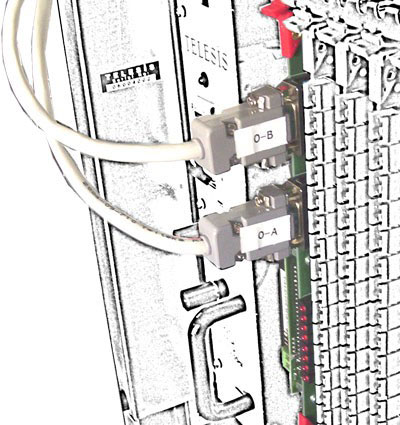

AnahtarlamaKarti-RackKontrolKartiBaglantisi Anahtarlama kartının 9-pinli dişi konnektörleri Rak kontrol kartlarıyla bağlantısı yapılmalıdır. 1 x13 paax004 kartının dört adet 9 pin dişi konnektörü; blok P00, P01, P02, P03'e bağlanır. 1 x13 paax014 kartının 14 adet 9 pin dişi konnektörü; blok P00, P01, P02,..., P13'e bağlanır. 1 x13 paf0000 kartının 30 adet 9 pin dişi konnektörü; blok P00, P01, P02,..., P29'e bağlanır. Anahtarlama kartı üzerindeki bu konnektörler analog veya E1 rak kontrol kartları FAD'e bağlanır.  FAD kartının 9-pin dişi konnektörü kontrol ve anahtarlama ünitesine bağlanır  Blok-00 ın rak kontrol kartı FAD. En alttaki 9 pin dişi konnektor (0-A) kontrol ve anahtarlama ünitesine (2.x1g.urn0cpm rack) bağlanmalıdır. Üstteki 9 pin dişi konnektör The top D-sub connector (0-B)yedek kontrol ve anahtarlama ünitesine (2.x1g.urn0cpm rack) bağlanmalıdır.  Blok-01 ın rak kontrol kartı FAD. En alttaki 9 pin dişi konnektor (1-A) kontrol ve anahtarlama ünitesine (2.x1g.urn0cpm rack) bağlanmalıdır. Üstteki 9 pin dişi konnektör The top D-sub connector (1-B)yedek kontrol ve anahtarlama ünitesine (2.x1g.urn0cpm rack) bağlanmalıdır.  Kontrol ve anahtarlama ünitesi (2.x1g.urn0cpm rack) anahtarlama kartı . Alttaki 9 pin dişi konnektör (0-A), blok-00 ın FAD kartına bağlanmalıdır. Üstteki 9 pin dişi konnektör (1-A) blok-01 in FAD kartına bağlanmalıdır.  Yedek kontrol ve anahtarlama ünitesi (2.x1g.urn0cpm). Alttaki 9 pin dişi konnektör (0-B) Blok-00 ın FAD kartına bağlanmalıdır. Üstteki 9 pin dişi konnektör (1-B) Blok-01 in FAD kartına bağlanmalıdır. |
