Eğer 48V/30Amper (1.XPCNP15000) tip güç kaynağı kullanılıyorsa;
- Akünün pozitif(+) bağlantı ucu 16mm² kesitli çok damarlı kırmızı renk kablo ile 48V/30Amper rakın (1.X1GURNRTYC) diğer ucunda bulunan ve (+)RTN yazılı kısma bağlanmalıdır.
- Akünün negatif (-) bağlantı ucu 16mm² kesitli çok damarlı gri renk kablo ile 48V/30Amper rakın (1.X1GURNRTYC) diğer ucunda bulunan ve (-)NEG yazılı kısma bağlanmalıdır.
Eğer RPS48A (2.X1AURNMPS4) tip güç kaynağı kullanılıyorsa,
- Akünün pozitif(+) bağlantı ucu 16mm² kesitli çok damarlı kırmızı renk kablo ile 2.X1AURNMPS4 arka tarafında bulunan ve GND yazan kısımdaki kırmızı renk klemense sabitlenir.
- Akünün negatif (-) bağlantı ucu 16mm² kesitli çok damarlı gri renk kablo ile 2.X1AURNMPS4 arka tarafında bulunan ve - BAT yazan kısımdaki gri klemense sabitlenir.

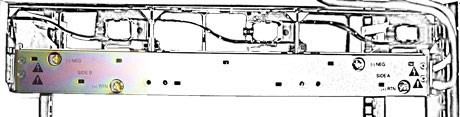

30 Amper güç ünitesinin olduğu rakın akü bağlantısı

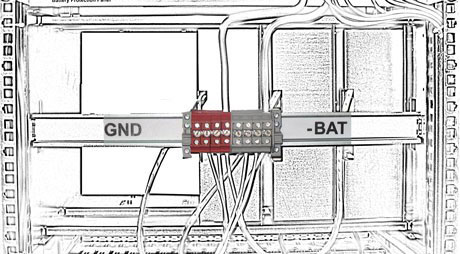

4 Amper güç ünitelerinin olduğu rakın akü bağlantısı
Önemli:
X1 xr5 santral aküsüz çalıştırılmamalıdır. Akü bağlantısı yapılmayan X1 r5 santralini devreye almayın
