X1 r5 santralında güç dağıtımı ray tip güç klemensleri üzerinden yapılacak şekilde tasarlanmıştır. X1 r5 santralında standard olarak 1.X1GKONTAKR kodlu güç dağıtım ve akü koruma paneli bulunmaktadır.

Panel üzerinde 6 adet kırmızı ve 6 adet mavi renk klemens bulunmaktadır. Kırmızı renk klemensler GND bağlantısı için, mavi renk klemensler ise -48V bağlantısı için kullanılmaktadır. Herbir klemens üzerinde 2 adet bağlantı noktası bulunmaktadır.

Toplamda GND için 12 bağlantı noktası ve -48V için ise yine 12 bağlantı noktası bulunmaktadır. Klemensin bir ucuna yanlızca bir kablo bağlanmalıdır. Klemens sayısı kabinet üzerindeki herbir bağlantı noktasını içerecek şeklide yeterli sayıdadır.

X1 r5 santralında eğer 48V/30Amper (1.XPCNP15000) tip güç kaynağı kullanılacaksa;

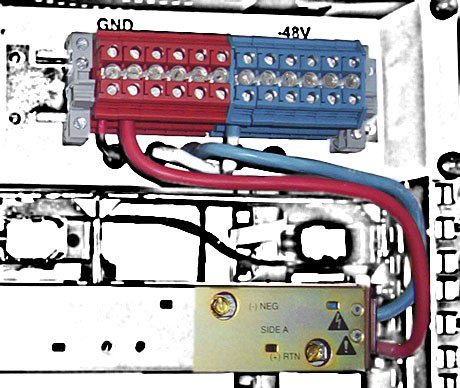

48V/30Amper üzerinde bulunan barada (+)RTN yazılı bağlantı ucu 16mm² kesitli çok damarlı 30cm uzunluğunda kırmızı renk kablo ile 1.X1GKONTAKR üzerindeki kırmızı renk klemense bağlanır. Bağlantı şekli aşağıda görülmektedir.
48V/30Amper rak (1.X1GURNRTYC) üzerinde bulunan (-)NEG yazılı bağlantı ucu 1.X1GKONTAKR panelinin arka tarafında bulunan kontaktorun 2T1 yazılı ucundan gelen 16mm² kesitli çok damarlı 30cm uzunluğunda gri renk kablo ile birleştirilir

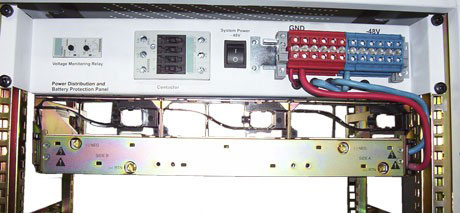

1.x1g.urnrtyc (30 Amp. AC-DC çevirici için 19inç rak)güç kabloları 1.x1g.kontaktr (Ana güç dağıtım paneli) dağıtım paneline bağlanmalıdır.

1.x1g.kontaktr ve 1.x1g.urnrtyc bağlantısının detaylı görünümü
